KQ2V serijos pneumatinės įstumiamos jungiamosios detalės

SOLH KQ2V serijos pneumatinės įstumiamos L šakos jungiamosios detalės | SMC KQ2V ekvivalentas

Gamintojas: SOLH by Richge Technology | KQ2V vieno prisilietimo pneumatinių L jungčių šeima

1. Produkto apžvalga

     SOLH KQ2V serija yra vyriško sriegio L tipo pneumatinės jungiamosios detalės su keliais šakų variantais. Skirtas oro šaltinio paskirstymui ir vamzdynų krypties keitimui pneumatinėse grandinėse. Visiškai keičiamas su SMC KQ2V serija. Pagaminta iš balto inžinerinio plastiko korpuso ir nikeliuoto žalvario sriegio. Greitas surinkimas be klijų. Suderinamas su PU ir PA pneumatiniais vamzdeliais. Plačiai naudojamas automatikos mašinose, vakuuminio rinkimo ir vietos bei cilindrų vamzdynų sistemose.

  Penki antriniai modeliai skirtingiems išdėstymo reikalavimams:

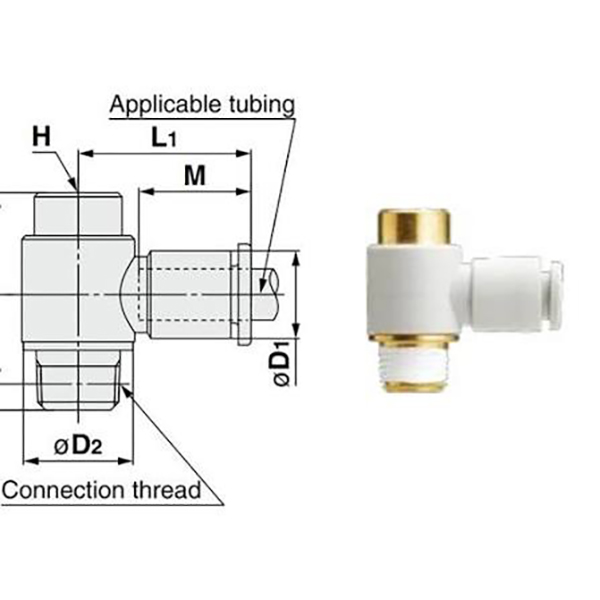

     KQ2V: Standartinis L tipo vienas išėjimas, išorinis šešiabriaunis tvirtinimas, 1 į 1 išėjimas

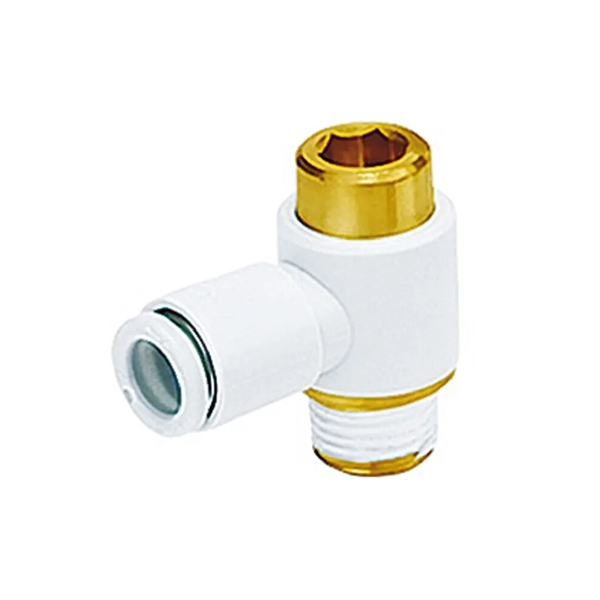

     KQ2VS: Standartinis L tipo vienas išėjimas, vidinis šešiabriaunis lizdas, 1 į 1 išėjimas

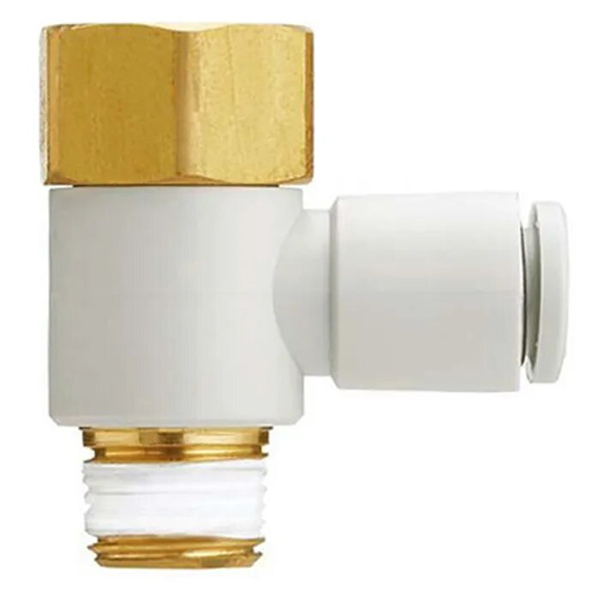

     KQ2VF: Kaskadinė L jungtis, išorinis R sriegis + vidinis Rc sriegis, galima serijinė jungtis, 1 į 1 išvestį

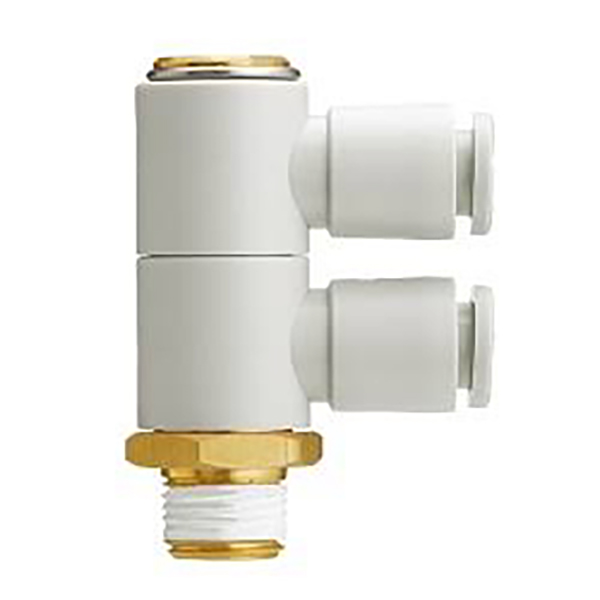

    KQ2VD: Vertikali 1-2 šakų jungtis, vienas išorinis sriegio įėjimas, du vienodo skersmens žarnos išėjimai

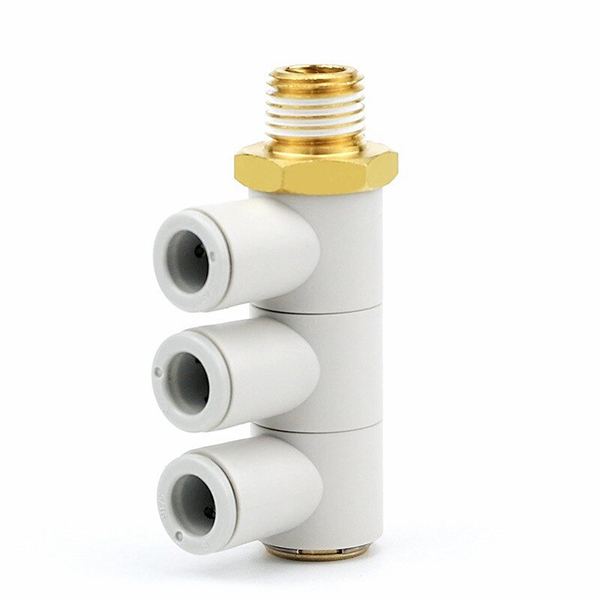

     KQ2VT: Vertikali 1-3 šakų jungtis, vienas išorinis sriegio įėjimas, trys vienodo skersmens žarnos išvadai

2. Modelio kodo paaiškinimas

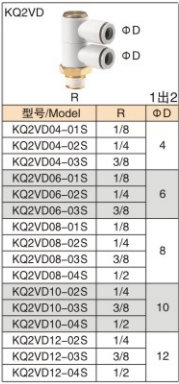

  Pavyzdys: KQ2VD04-01S

      KQ2V = serijos bazinis kodas

      D T / S / F = struktūros priesaga

     D: vertikali šaka nuo 1 iki 2

     T: vertikali šaka nuo 1 iki 3

     S: Vidinė šešiakampė L alkūnė

      F: pakopinė L alkūnė

     Nėra galūnės: išorinė šešiakampė standartinė L alkūnė

     04 = Vamzdžio išorinis skersmuo ΦD: 4 mm

     01S = išorinis sriegis R18; 02S = R1/4; 03S = R3/8; 04S = R1/2; M5=M5×0,8

3. Specifikacijų suvestinė lentelė

4. Medžiagos ir eksploatavimo sąlygos

5. Submodelio ypatybės

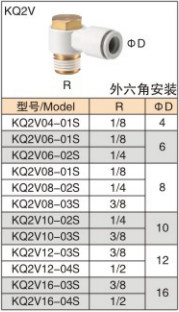

     • KQ2V (išorinė šešiakampė L alkūnė): Standartinė L alkūnė su išoriniu šešiabriauniu galu, skirta priveržti veržliarakčiu. Plačiausiai naudojamas pagrindinis tipas, palaiko maks. Φ16 didelio dydžio vamzdelius.

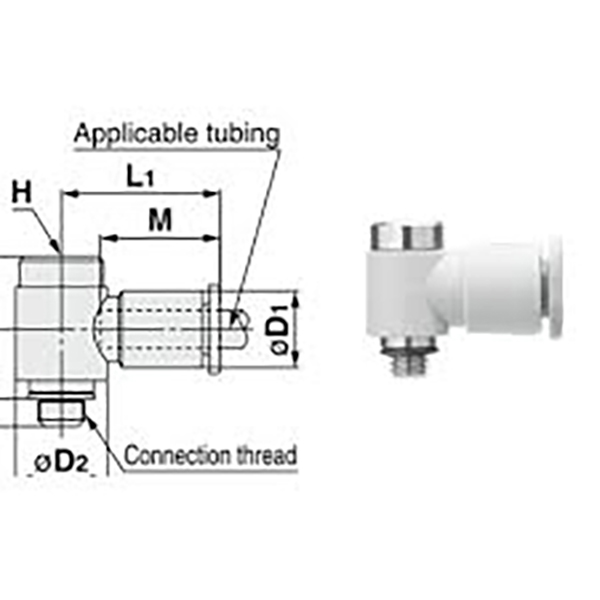

     • KQ2VS (vidinė šešiakampė L alkūnė): Vidinė šešiakampė skylė prie sriegio prievado. Skirta siaurai montavimo erdvei. M5 mažo sriegio variantas atitinka miniatiūrinius cilindrus.

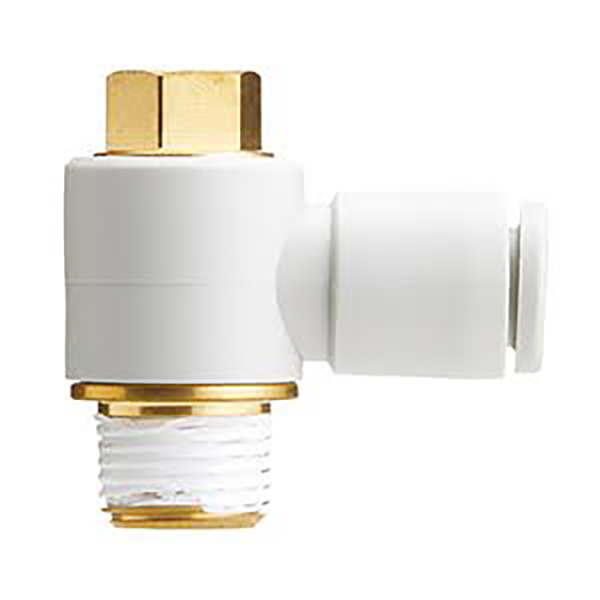

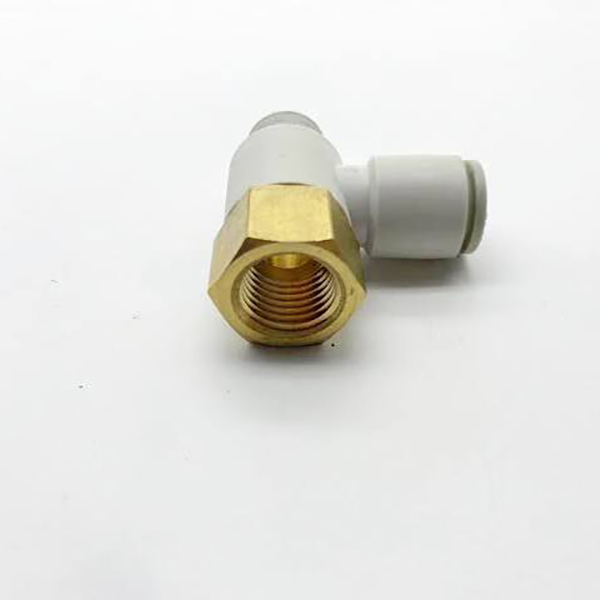

     • KQ2VF (kaskaduojama L alkūnė): Su išoriniu R sriegiu ir vidiniu Rc sriegiu. Kelios jungiamosios detalės gali būti jungiamos nuosekliai kelių takų išsišakojimui, todėl sumažėja poreikis kolektoriaus blokams.

     • KQ2VD (vertikali 1-2 atšaka): Vieno sriegio oro įleidimo anga, vertikaliai padalinama į du vienodus vamzdžių išleidimo angas. Kompaktiškas oro paskirstymas „1 į 2 išėjime“ sumažina bendrą montavimo elementų skaičių.

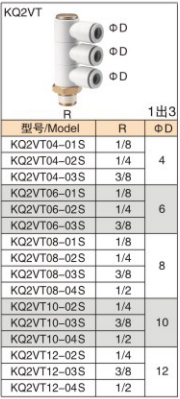

     • KQ2VT (vertikali 1-3 atšaka): Vieno sriegio oro įleidimo anga, vertikaliai padalinama į tris vienodus vamzdžių išleidimo angas. Mini oro kolektorius, dažniausiai naudojamas kelių siurbimo puodelių oro paskirstymui automatikoje.

6. Montavimo instrukcijos

     •  Nupjaukite vamzdžio galą statmenai ir plokščiai. Įkiškite vamzdelį tiesiai į jungtį, kol išgirsite spragtelėjimą, patvirtinantį užrakinimą.

     •  Vamzdžio nuėmimas: Paspauskite baltą atlaisvinimo apykaklę ant jungties ir vienu metu traukite vamzdelį į išorę.

     •  Apvyniokite PTFE juostą ant siūlų. Priveržkite tik šešiakampę dalį; niekada nenaudokite sukimo momento ant plastikinio korpuso, kad išvengtumėte įtrūkimų.

     •  Jei KQ2VF serija yra nuosekliai sujungta, užtikrinkite tinkamą sriegio sandarinimą, kad išvengtumėte oro nuotėkio.

7. Taikymo scenarijai

     • Automatikos mašinos

     • Robotinės vakuuminės siurbtukų sistemos

     • Oro šaltinio paskirstymas pneumatiniams cilindrams

     • Pneumatinės grandinės gamybos linijose

     • Pakavimo mašinos ir bandymo įrangos oro grandinės
