KQ2Z serijos šakos universali vyriška alkūnė

SOLH KQ2Z kelių prievadų kolektoriaus įstūmimo jungiamosios detalės, SMC KQ2Z ekvivalentas pneumatinis skirstytuvas. Keturi potipiai: 1-in-2, sujungiamas KQ2ZF, 1-in-4 KQ2ZD ir 1-in-6 KQ2ZT. PBT korpusas su nikeliu dengtu žalvario sriegiu, suderinamas su PU/PA vamzdeliais vakuumo ir teigiamo slėgio grandinėms. „Richge Technology“ siūlo stabilias atsargas ir patikimą oro paskirstymo automatizavimo gamybą.

Siųsti užklausą

Prekės aprašymas

KQ2Z serijos kelių prievadų kolektoriaus įstumiamos jungiamosios detalės | SMC KQ2Z lygiaverčiai pneumatiniai skirstytuvai

Gamintojas: SOLH by Richge Technology | KQ2Z kelių išėjimų pneumatinio kolektoriaus jungiamosios detalės vienu prisilietimu

1. Produkto apžvalga

KQ2Z serija priklauso SOLH KQ2 pneumatinių vieno prisilietimo jungiamųjų detalių šeimai. Tai išorinio sriegio kelių atšakų kolektoriaus jungtis, turinti vieną oro įleidimo angą ir kelis vienu metu veikiančius vamzdžių išėjimus. Sujungiama konstrukcija, skirta vamzdelių įkišimui ir pašalinimui be įrankių, naudojama centralizuotam oro paskirstymui pneumatinėse sistemose. Galimi keturi submodeliai:

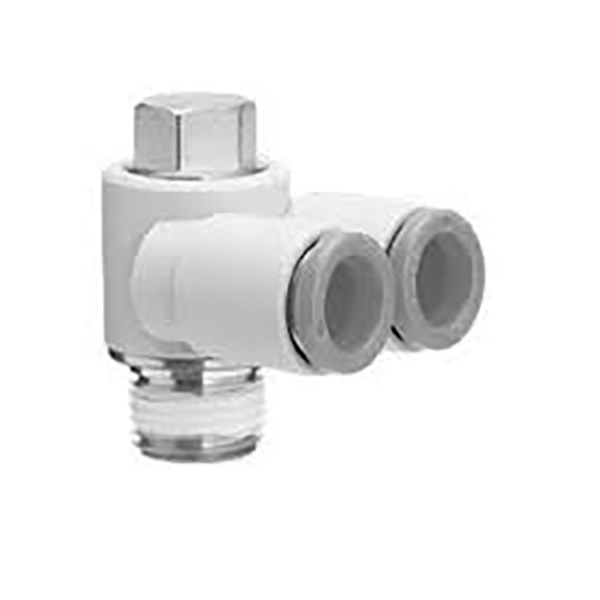

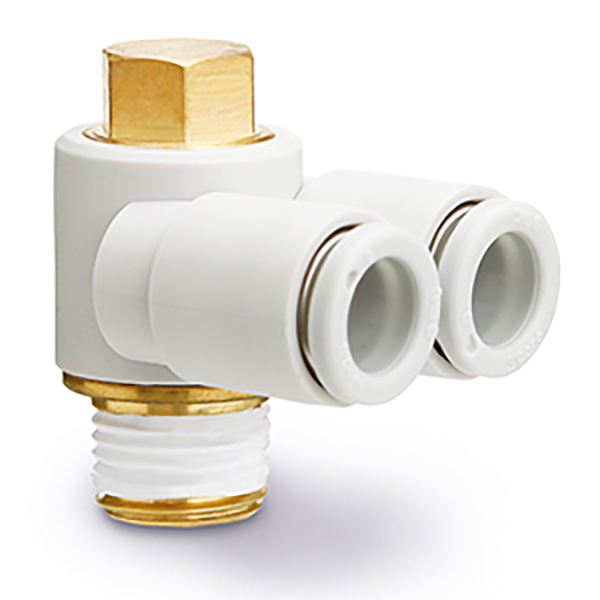

KQ2Z: 1 į 2 išėjimai dvigubas prievadas, išorinis šešiabriaunis tvirtinimas

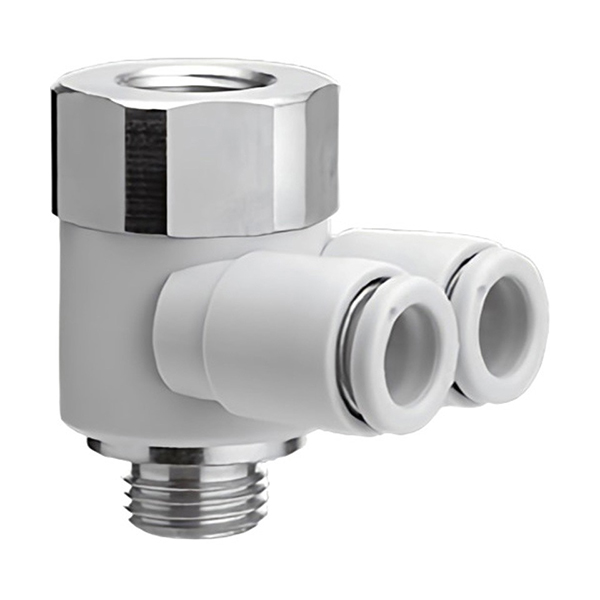

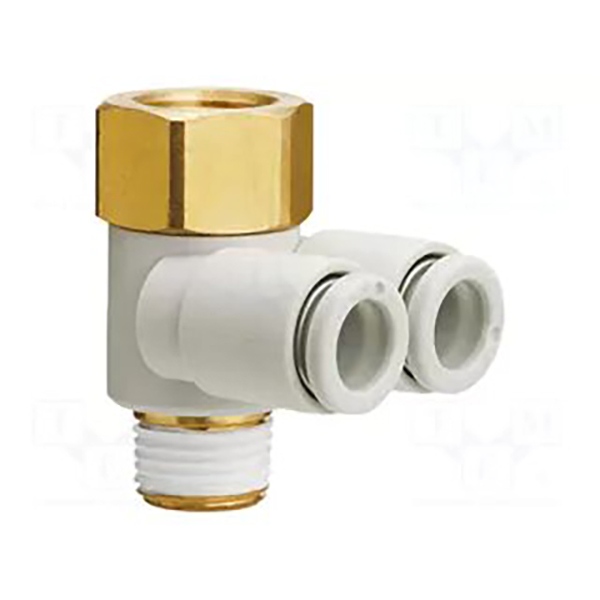

KQ2ZF: 1 į 2 išėjimus sukraunamas kolektorius, viršutinis Rc vidinis sriegis, skirtas papildomiems kolektoriams kaskaduoti

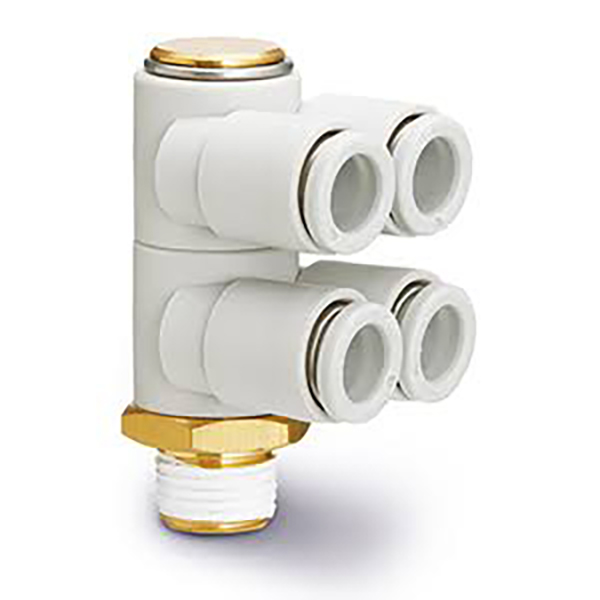

KQ2ZD: 1 į 4 išėjimai keturių krypčių šakų kolektorius

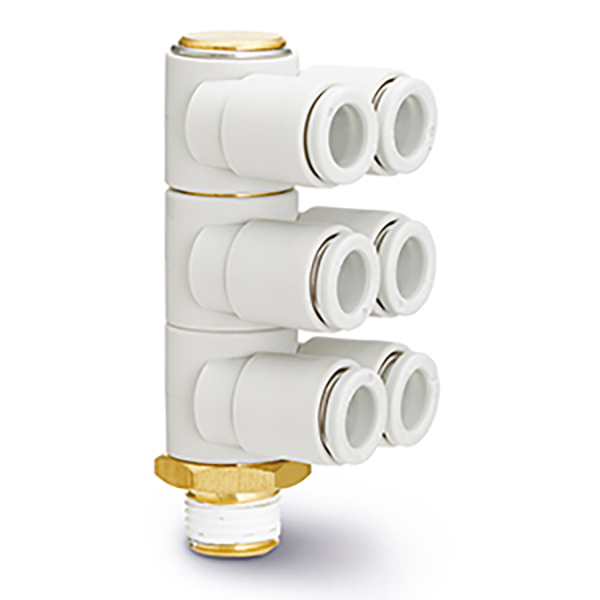

KQ2ZT: 1 į 6 išėjimai šešių krypčių šakų kolektorius

Pagrindiniai privalumai: kompaktiška kolektoriaus konstrukcija, taupanti montavimo vietą. PBT korpusas su nikeliu padengtu žalvario siūlu. Suderinamas su PU / PA pneumatiniais vamzdeliais, tinka tiek teigiamo slėgio, tiek vakuumo grandinėms. Tiesioginis įleidžiamas originalių SMC KQ2Z jungiamųjų detalių pakaitalas.

2. Modelio kodo paaiškinimas

Formatas: KQ2Z □□ - □□S

KQ2Z: kelių prievadų šakų kolektoriaus tvirtinimo serijos kodas
□□: vamzdžio išorinis skersmuo ΦD (04 = 4 mm, 06 = 6 mm, 08 = 8 mm, 10 = 10 mm, 12 = 12 mm)

Priesaga:

01S02S/03S/04S: Imperial R išorinis kūginis sriegis (1/8", 1/4", 3/8", 1/2")
M5: metrinis išorinis sriegis M5 × 0,8

KQ2ZF: sukraunama versija, apatinis R išorinis sriegis + viršutinis Rc vidinis sriegis. Keli KQ2ZF gali būti sujungti vienas nuo kito, kad padidėtų išleidimo angos kiekis.

3. Visas modelių sąrašas

3.1 KQ2Z (1 į 2 išvestis, išorinis šešiakampis tvirtinimas)

Modelisisisis	Vyriška gija R	Vamzdis ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0,8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (1 į 2 išėjimus, sukraunamas tipas, R + Rc sriegis)

Modelisisisis	R/Rc sriegis	Vamzdis ΦD
KQ2ZF04-M5	M5×0,8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

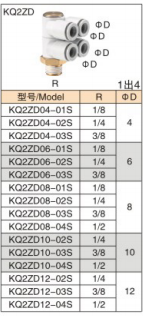

3.3 KQ2ZD (1 į 4 išvestis)

Modelisisisis	Vyriška gija R	Vamzdis ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

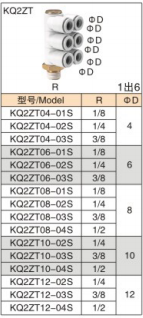

3.4 KQ2ZT (1 į 6 išvestis)

Modelisisisis	Vyriška gija R	Vamzdis ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. Medžiagos ir techninės specifikacijos

Prekė	Parametras
Korpuso Medžiaga	PBT inžinerinis plastikas, didelis stiprumas ir atsparumas smūgiams
Sriegio komponentas	Nikeliuotas žalvaris, atsparus rūdijimui ir korozijai
Sandarinimo žiedas	NBR nitrilo guma
Suderinamas vamzdelis	PU vamzdis, PA nailono pneumatinis vamzdis
Darbinis slėgis	0 ~ 1,0 MPa, taikoma vakuuminiam neigiamam slėgiui
Darbinė temperatūra	-20 ℃ ~ +60 ℃
Prisijungimo būdas	Įstumiama tvirtinimo detalė; nuspaudimo žiedas vamzdeliui įkišti / išimti

5. Taikymo scenarijai

• Automatikos mašinos, robotų siurbtukų matricos: vieno oro šaltinio kelių kanalų paskirstymas, pakeiskite tradicinius kolektoriaus blokus ir sutaupykite įrengimo pėdsaką

• Sinchronizuotas oro tiekimas keliems cilindrams, centralizuotas vamzdynas aplink kompaktiškas vožtuvų salas

• KQ2ZF galima sukrauti nuosekliai, kad padidėtų išleidimo angos kiekis pagal poreikį, lankstus kolektoriaus komplektas

• SMC KQ2Z serijos kolektoriaus jungiamųjų detalių importo pakeitimas, įleidžiamas keitimas

6. Montavimo pastabos

• Nupjaukite vamzdžio galą vertikaliai plokščiai, iki galo įkiškite vamzdelį į tvirtinimo dugną, kad būtų patikimas sandarinimas.

• Apvyniokite nedidelį kiekį PTFE juostos ant išorinių sriegių, priveržkite vidutinį sukimo momentą, kad išvengtumėte plastiko korpuso įtrūkimų.

• Vamzdžio išėmimas: paspauskite baltą atlaisvinimo žiedą ir vienu metu traukite vamzdelį į išorę.

• Naudojant kaskadinį KQ2ZF, garantuojamas sriegio sandarinimas. Neviršykite vardinio slėgio po kelių pakopų sukrovimo.
