SOLH VH serijos 4 krypčių 90° rankinis sukamasis rankinis vožtuvas perjungia oro grandines pasukdamas rankenėlę su trimis pasirenkamomis centro funkcijomis: 3 padėčių centrinis uždarymas, 3 padėčių centrinis išmetimas ir 2 padėčių tipas. Tikslus sukamasis ritės sandariklis, užtikrinantis itin mažą vidinį nuotėkį, turi cinko lydinio / liejo aliuminio korpusą ir ilgą tarnavimo laiką be tepimo, su įmontuotu mechaniniu padėties fiksatoriumi, kad būtų išvengta atsitiktinio veikimo. Jis palaiko šoninių prievadų ir apatinių prievadų vamzdynų išdėstymą, galima montuoti ant skydo arba tiesiogiai pritvirtinti korpusą, su prievadų dydžiais nuo Rc1/4" iki 1" ir didžiausiu darbiniu slėgiu 0,7–1,0 MPa. Centrinė uždara versija palaiko cilindro užspaudimo slėgį išjungimo metu, o centrinis išmetimas visiškai atleidžia slėgį saugiai priežiūrai. Plačiai naudojamas rankiniam cilindrų atbulinės eigos keitimui, įrangos paleidimo išleidimui, avariniam oro šaltinio izoliavimui, pusiau automatiniam rankiniam valdymui ir pneumatiniams mokymo bandymų stendams.

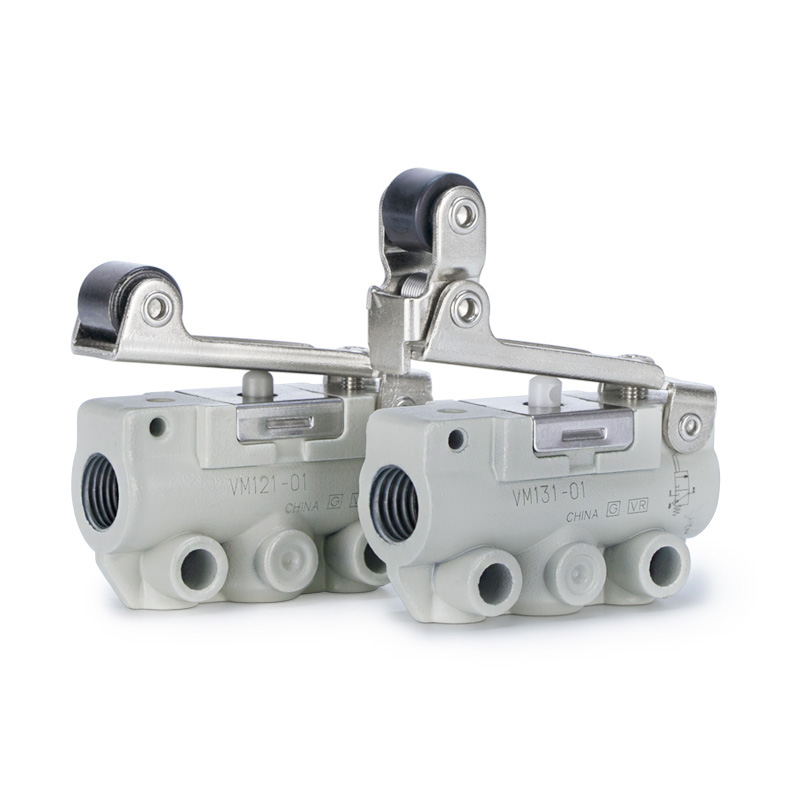

SOLH VM1 (VM100) miniatiūrinis 2/3 jungčių mechaninis vožtuvas yra visiškai pakeičiamas su lygiaverčiais SMC modeliais. Kompaktiška, patikima sandarinimo konstrukcija, itin siaura 11 mm pločio ir tik 60 g svorio, kad būtų galima lengvai įdėti ir tankiai sukrauti į mašinas. Darbinis slėgis svyruoja nuo -100 kPa vakuumo iki 1,0 MPa teigiamo slėgio, dizainas be tepimo, puikus sandarumas ir didelis atsparumas dulkėms. Galimi keli sriegių variantai, įskaitant M5, Rc1/8, NPT1/8 ir G1/8, palaikančius šoninio ir apatinio prievado vamzdžių išdėstymą. Siūloma visa keičiamų pavaros galvučių serija: standartinis / trumpas stūmoklis, tiesi / trumpa / vienos krypties apsaugos nuo atšokimo ritininė svirtis, plokščias mygtukas, geltonos spalvos avarinis stabdymas, žalias indikatoriaus mygtukas, vyrių svirtis ir užrakinama sukamoji rankenėlė, su visais NC/NO 2 ir 3 prievadų variantais. Plačiai taikomas cilindro eigos ribos aptikimui, rankiniam paleidimui, saugos avariniam blokavimui, mini strypo oro perjungimui ir vakuuminio paleidimo grandinėms, jis veikia kaip universalus mechaninis oro signalo paleidiklis kompaktiškajai automatikos įrangai.

SOLH VM2 (VM200) vidutinio mechaninio vožtuvo vožtuvas yra visiškai keičiamas su atitinkamais SMC modeliais. Pasižymi vidutine ventiliatoriaus konstrukcija su Cv=0,87 srauto koeficientu, jo srauto talpa yra maždaug 8 kartus didesnė nei mini VM1 serijos, turinčios standartinį Rc1/4 prievadą ir pasirenkamus NPT/G1/4 sriegius. Jis veikia žemesnėje nei 0–1,0 MPa slėgyje ir yra nesuderinamas su vakuumu, nes yra neteptas dilimui atsparus tarpiklis ir tvirtas metalinis korpusas. Galimi šoninių ir apatinių prievadų vamzdynų išdėstymai, kuriuos palaiko visa keičiamų pavarų serija: standartinis POM volelis / grūdinto plieno dilimui atsparaus ritinėlio svirtis, vienpusis volelis, tiesus stūmoklis, plokščias mygtukas, geltona grybo avarinio stabdymo galvutė, žalias indikatoriaus mygtukas ir užrakinama vyrių rankenėlė. Grūdinto plieno volo variantas tinka didelių apkrovų ir didelio susidėvėjimo gamybos linijoms. Plačiai naudojamas cilindro ir slydimo stalo eigos ribos aptikimui, įrangos rankiniam paleidimui, oro perjungimui ir saugos avariniam blokavimui, jis yra pagrindinis mechaninis oro paleidimo vožtuvas pakavimo, tekstilės, spausdinimo ir bendrosios automatikos gamybos linijose.

SOLH VM4 (VM400) vidutinis 3 angų vožtuvas yra visiškai pakeičiamas su lygiaverčiais SMC modeliais, išdėstytais tarp mini VM1 ir didelio srauto VM2 serijų. Pagrindinis jo pranašumas yra suderinamumas su visu slėgio diapazonu nuo -100 kPa vakuumo iki 1,0 MPa teigiamo slėgio – funkcija, kuri nepasiekiama VM2. Jame naudojamas standartinis Rc1/8 prievadas su pasirenkamais NPT/G1/8 sriegiais ir Cv=0,38 srauto talpa, palaikomas šoninių ir apatinių prievadų vamzdynų išdėstymas. Pagamintas iš tvirto metalinio korpuso, jis atlaiko 1000 m/s² smūgius ir stiprią vibraciją, tinka atšiaurioms sunkioms gamybos linijoms, su tepalu ir dulkėms atspariu sandarikliu, užtikrinančiu ilgą tarnavimo laiką. Pateikiamas visas keičiamų pavarų rinkinys: standartinė / grūdinto anti-abrazyvinio plieno ritininė svirtis, vienpusis volelis, apsaugantis nuo atšokimo, tiesus stūmoklis, įvairių spalvų grybų avarinio sustabdymo mygtukai, 2/3 padėčių sukamieji rankenėlės, užrakinami mygtukai ir perjungimo vyrių svirtys. Plačiai taikomas cilindro ir slydimo stalo eigos ribos aptikimo, vakuuminės adsorbcijos / atleidimo grandinėse, įrangos rankinio paleidimo paleidimo, mašinos saugos avarinio blokavimo ir strypo armatūros perjungimo srityse, tai idealus vidutinis mechaninis paleidimo vožtuvas darbo sąlygoms, kurioms reikalingas vakuuminis suderinamumas ir stiprus atsparumas smūgiams.

SOLH ITV didelio srauto elektropneumatinis proporcinis vožtuvas yra visiškai pakeičiamas su lygiaverčiais SMC modeliais. Taikant uždaro ciklo slėgio grįžtamojo ryšio sistemą, jis priima DC0–10 V įtampos, 4–20 mA srovės analoginius signalus ir pasirenkamą lauko magistralės ryšį, įskaitant CC-Link, PROFINET, EtherNet/IP, kad būtų pasiektas bepakopis, didelio tikslumo nuotolinis oro slėgio reguliavimas su ±1% FS valdymo tikslumu ir IP65 apsauga nuo dulkių ir purslų. Trys serijos apima skirtingus srauto diapazonus: ITV1100 skirtas labai mažam srautui, ITV2100 universaliam vidutiniam srautui ir ITV3100 dideliam srautui iki 4400 L/min ANR su reguliuojamu slėgiu nuo 0,005 iki 0,9 MPa. Jis palaiko Rc/NPT/G sriegius ir įstumiamas jungtis, įmontuotą LED skaitmeninį ekraną ir savidiagnostikos aliarmą esant DC24V žemo maitinimo šaltiniui. Plačiai taikomas didelės skylės cilindro įjungimui, plėvelės ir vielos pastovaus įtempimo valdymui, puslaidininkių ir optinio tikslumo procesams, automatiniam dozavimui ir dengimui, kelių pakopų slėgio perjungimui suvirinimo ir kniedijimo įrangai, pakeičiant kelis rankinius reguliatorius, kad būtų galima realizuoti skaitmeninį centralizuotą slėgio valdymą automatizuotose gamybos linijose.

SOLH XTO674 ir INA14 inline atbuliniai vožtuvai turi tą pačią konstrukcinę platformą su itin mažu 0,01 MPa krekingo slėgiu, suderinamą su suslėgtu oru ir švariu vandeniu, kad būtų apsaugota nuo atgalinio srauto vakuuminiuose ir žemo slėgio skysčių vamzdynuose. XTO674 yra visiškai žalvario kriogeninė versija, veikianti iki -30 ℃; INA14 standartinėje serijoje yra žalvarinis arba SUS304 nerūdijančio plieno korpusas su standartiniais NBR sandarikliais ir pasirenkamais alyvai bei aukštai temperatūrai atspariais FKM ir oro sąlygoms atspariais CR sandarikliais. Kompaktiška įmontuota sriegio konstrukcija su srauto rodyklės žymėjimu gali būti montuojama tiesiai į vamzdynus be papildomų laikiklių, efektyviai užkertant kelią vakuumo praradimui ir atvirkštiniam oro srautui, kai montuojama tarp vakuumo generatorių ir siurbtukų. Dviejų serijų bendrieji matmenys ir sriegių dydžiai yra identiški, kad būtų galima tiesiogiai keisti lauką be vamzdžių modifikacijų, plačiai naudojami kriogeninėje įrangoje, vakuuminėse gamybos linijose, korozijai atspariose aukštos temperatūros skysčių grandinėse ir bendruosiuose pneumatiniuose ir vandens vamzdynuose, skirtuose vienpusiam slėgio išlaikymui ir atgalinio srauto prevencijai.

SOLH HLH itin plonas šoninis L bėgio linijinis slydimo cilindras turi integruotą vienpusį recirkuliacinį rutulinį kreipiamąjį bėgelį su plonu žemo profilio korpusu, kad sutaupytumėte montavimo vietą, dvigubo veikimo pneumatinę slankiklį, skirtą nedidelio apkrovos tiksliam padėties nustatymui. Angos dydžiai svyruoja nuo 6, 10, 16 iki 20 mm su standartiniais 5–60 mm eigais, darbiniu slėgiu 0,15–0,7 MPa ir darbine temperatūra nuo -20 ℃ iki 70 ℃. Cilindro korpuse yra 4 krypčių tvirtinimo srieginės skylės ir 3 šoninės oro angos, skirtos lanksčiam vamzdynų išdėstymui. Slydimo vežimėlyje yra tvirtinimo srieginės skylės ir padėties nustatymo kaiščio skylės viršutiniame ir priekiniame paviršiuose. Standartiškai pateikiamas įmontuotas magnetinis žiedas su dviem šoniniais lizdais magnetiniams nendriniams jungikliams tvirtinti. Plūduriuojanti jungtis tarp stūmoklio strypo ir vežimėlio pašalina šoninę apkrovą ir užtikrina puikų tiesumą bei apsisukimo tikslumą. Palyginti su dviejų bėgelių HLQ serija, HLH turi plonesnius kontūrus, skirtus siaurai erdvei, plačiai taikomas 3C ir puslaidininkiniuose mini tikrinimo įtaisuose, lengvuose stūmimo užspaudimo įrenginiuose ir slankiosios padėties nustatymo mechanizmuose kompaktiškose automatikos mašinose.

SOLH HLQ / HLQL dviejų velenų slydimo cilindrai turi recirkuliacinius rutulinius linijinius kreipiklius, įskaitant HLQ kompaktišką standartinę versiją su šone sumontuotu cilindru ir ypač standų simetrišką HLQL modelį. Angos dydžiai svyruoja nuo 6 iki 25 mm su 10-150 mm eiga. Dviejų lygiagrečių stūmoklio strypo konstrukcija užtikrina stiprią trauką ir puikų atsparumą sukimui ir sukimuisi. Įmontuota plūduriuojanti jungtis tarp stūmoklio ir slydimo vežimėlio atsveria ekscentrines šonines apkrovas. Pagrindas turi 3 krypčių tvirtinimo sriegines skyles, o slydimo vežimėlyje yra kelių paviršių tvirtinimo angos ir padėties nustatymo kaiščiai; Šoniniai lizdai magnetiniams nendriniams jungikliams ir įmontuotam magnetui yra standartiškai. Galimi keli buferio variantai: dvigubas / vienas reguliuojamas oro buferis, hidraulinis amortizatorius ir išoriniai stabdymo blokai, užtikrinantys sklandų judėjimą ir aukštą pakartojimo padėties nustatymo tikslumą. HLQ tinka vidutiniams ir mažiems kroviniams, turintiems ribotą erdvę, o simetriškas HLQL atlaiko dideles apkrovas ir didelį ekscentrinį poslinkį. Plačiai naudojamas automatiniam perkėlimui, tiksliam užspaudimui ir linijiniam padėties nustatymui 3C, puslaidininkių surinkimo ir bandymo įrangai.

SOLH HLS / HLSL dviejų velenų slydimo cilindrai turi linijinio kontakto kryžminius ritininius kreipiklius, užtikrinančius daug didesnį standumą, pakartotinio padėties nustatymo tikslumą ir atsparumą ekscentrinei apkrovai nei HLQ rutulinio kreipiklio modeliai. Galimi du variantai: standartinis HLS su šone sumontuotu kompaktišku cilindru, skirtas vidutinėms ir mažoms apkrovoms be didelio poslinkio; simetriškas HLSL su centre esančiu cilindru ir dviem lygiagrečiais ritinėliais, skirtas didelėms apkrovoms, dideliam ekscentriniam sukimo momentui ir ypač tiksliems poreikiams. Angos dydžiai apima 6–25 mm, o eigos – 10–150 mm. Dvi stūmokliniai strypai užtikrina galingą trauką ir atsparumą sukimui, o įmontuotos plūduriuojančios jungtys pašalina šoninio deformacijos įtempį. Pagrindas palaiko 3 krypčių tvirtinimo angas, slydimo vežimėlyje yra kelių paviršių tvirtinimo sriegiai ir padėties nustatymo kaiščiai, o magnetinis žiedas ir jutiklių lizdai yra standartiniai. Reguliuojami oro buferiai, hidrauliniai amortizatoriai ir išoriniai mechaniniai amortizatoriai yra pasirenkami priedai. Darbinė temperatūra svyruoja nuo -20 ℃ iki 70 ℃. Plačiai naudojamas puslaidininkių, medicinos automatikos, staklių strypuose ir kitose itin tiksliose perkėlimo ir tvirtinimo pozicionavimo stotyse.
