Oro cilindras

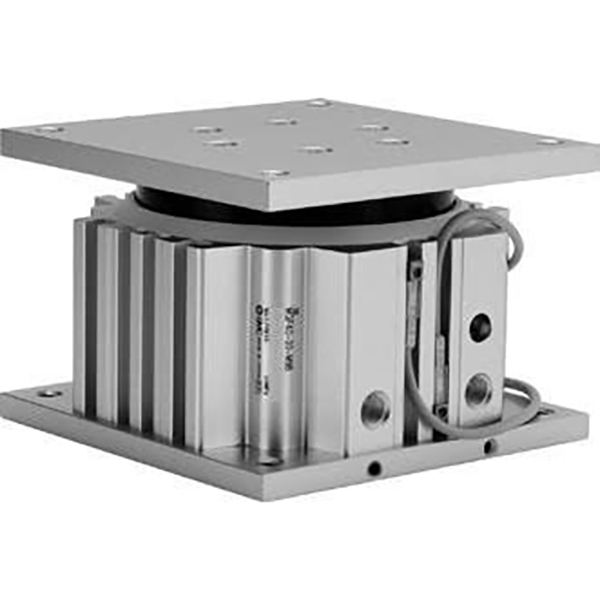

SOLH MGF žemo profilio kreipiamojo stalo cilindras yra visiškai keičiamas su atitinkamais SMC kolegomis. Sukurta su integruota didelio skersmens koncentrine kreipiančia mova, ji pažeidžia tradicinių dvigubo kreipiamojo strypo cilindrų krypties apribojimus ir užtikrina vienodą 360° anti-deformaciją prieš ekscentrines apkrovas. Jo bendras montavimo aukštis yra sumažintas 15% ~ 20%, palyginti su MGQ serija, kad būtų sukurtas itin plokščias kompaktiškas išdėstymas. Galimi kiaurymės dydžiai: φ40, φ63, φ100 mm su standartiniais trumpais eigais nuo 30 mm iki 100 mm, optimizuota trumpo eiga ir sunkiam darbui. Integruoti antisukimosi kaiščiai užtikrina itin aukštą leistiną sukimo momentą iki 409 N·m φ100 modeliui, stabilūs veikiant ekscentrinei jėgai iš visų krypčių, neužstrigdami ar nepasislinkdami, o didžiausias anti-sukimosi tikslumas yra ±0,05°. Palaikomas dvikryptis tvirtinimas viršuje ir apačioje; T formos išpjovos trijose korpuso pusėse leidžia montuoti magnetinį jungiklį iš keturių pusių. Įrengti standartiniai dviejų galų guminiai buferiai ir nereikalaujantis priežiūros. 10 prefiksų mažai dulkių švarus variantas atitinka griežtus puslaidininkių, 3C elektronikos ir medicinos dirbtuvių reikalavimus. Maždaug 15 % lengvesnis nei įprastos konstrukcijos, jis plačiai naudojamas ruošinio kėlimui, strypo išmetimui, stoties indeksavimo vartymui ir nedidelio atstumo sunkiems stūmimams, nes yra ideali kompaktiška pneumatinė pavara, kuriai reikalingas įvairiakryptis deformacijos slopinimas ir didelis sukimo momentas ribotoje montavimo vietoje.

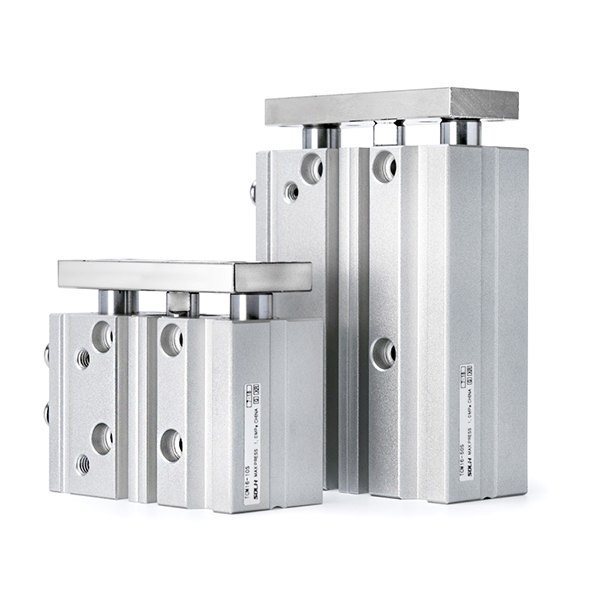

SOLH TC serijos triašis kreipiamojo strypo cilindras yra tiesioginis SMC MGP serijos pakaitalas. Jame yra integruota trijų ašių struktūra, kurią sudaro du kreipiamieji strypai ir centrinis stūmoklio kotas, pasižymintis itin dideliu tvirtumu. Jo atsparumas sukimui ir šoninė apkrova yra daugiau nei du kartus didesnė už įprastų dvigubo kreipiamojo strypo cilindrų, veiksmingai užkertant kelią deformacijai ir padėties poslinkiui. Galimi kiaurymės dydžiai yra nuo φ6 mm iki 100 mm su dviem šerdies variantais: TCL precizinis rutulinis guolis užtikrina itin mažą trintį ir sklandų judėjimą aukšto dažnio kėlimui ir tiksliam padėties nustatymui; TCM žalvario lydinio slankiojantis guolis pasižymi puikiu atsparumu dilimui ir smūgiams esant didelėms apkrovoms, dulkėtoms aplinkoms ir konvejerio linijos stabdymo operacijoms. Standartiniai smūgiai apima nuo 5 mm iki 500 mm. Papildomos konfigūracijos apima J tipo eigos reguliavimą (maks. 50 mm reguliuojamas diapazonas) ir -T aukštos temperatūros versiją, kuri stabiliai veikia nuo -20 ℃ iki 120 ℃. Standartinės konfigūracijos apima įmontuotus magnetinius žiedus, dviejų galų guminius buferius ir nereikalaujantį techninės priežiūros veikimą. Integruotos daugiakryptės tvirtinimo angos ir keturių pusių magnetinių jungiklių angos, o dvigubi oro prievadai viršuje ir šone leidžia lanksčiai išdėstyti vamzdynus. Flanšo ir pėdos laikiklio priedai palaiko įvairias montavimo kryptis. Darbinis slėgis svyruoja nuo 0,1 MPa iki 1,0 MPa, o etaloninės padėties nustatymo angos užtikrina patikimą kartojimo tikslumą. Ši integruota pavara, plačiai naudojama konvejerio kamštelių kėlimui, PCB tvarkymui ir presavimui 3C elektronikoje, pakavimo užtvarų paleidimui, strypo išstūmimui ir ekscentrinės apkrovos valdymui, pašalina atskirų išorinių kreipiamųjų mazgų poreikį, supaprastina mechaninę konstrukciją ir puikią sąnaudų našumą miniatiūrinėms tikslioms stotims ir bendrai vidutinio ir sunkaus darbo automatizavimui.

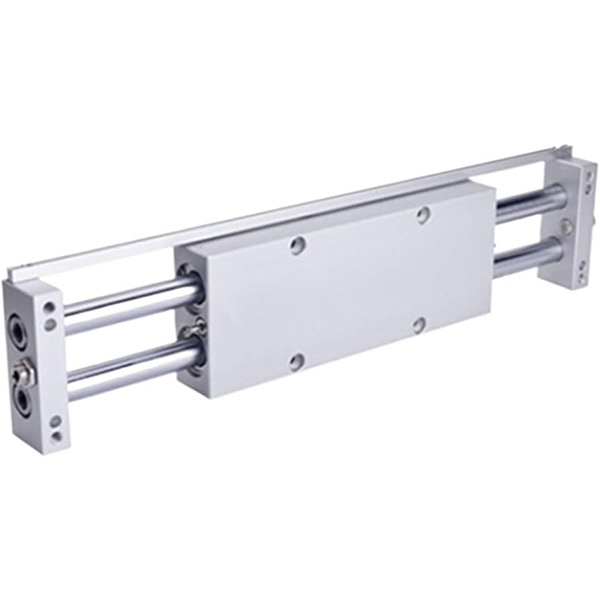

SOLH CX2 serijos dvigubo strypo slydimo cilindras naudojamas kaip keičiamas SMC CX2 standartinių modelių pakaitalas. Pagaminta iš dviejų stūmoklių ir simetriškų dviejų stūmoklių strypų, jis užtikrina dvigubą traukos galią, palyginti su vienodo strypo cilindrais, kurių kiaurymės dydis ir puikus integruotas tvirtumas. Galimi kiaurymės dydžiai apima φ10, 15, 25 mm su standartiniais žingsniais nuo 25 mm iki 200 mm. Standartinėje versijoje naudojamas slydimo guolis; patobulinti CXWM (slydimo guolis + hidraulinis buferis) ir CXWL (rutulinis guolis + hidraulinis buferis) yra pritaikyti didelio greičio dažniems smūgiams. Simetriški dvigubi strypai užtikrina mechaninį atsparumą sukimuisi su maksimaliu tikslumu iki ±0,02° φ25 kiaurymei, pasižymintys išskirtiniu atsparumu šoninėms ir ekscentrinėms apkrovoms. Žemo profilio plonas korpusas palaiko dvi surinkimo formas: fiksuotą cilindro korpusą su judančia galine plokšte arba fiksuotą galinę plokštę su slankiojančiu cilindro korpusu. Keturių pusių tvirtinimo angos ir trijų krypčių oro angos leidžia lanksčiai montuoti ir montuoti vamzdžius siaurose uždarose erdvėse. Įrengti standartiniai dviejų galų guminiai buferiai ir be alyvos priežiūros nereikalaujantis veikimas; pasirenkama N nemagnetinė versija pašalina magnetinius trukdžius esant magnetiniam jautrumui. Plačiai taikoma tiksliam ruošinių perkėlimui 3C ir puslaidininkių pramonėje, stūmimui ir kėlimui, tankiam cilindrų išdėstymui kompaktiškoje įrangoje, vidutinės apkrovos stūmokliniam valdymui maisto, medicinos ir švarios dirbtuvėse.

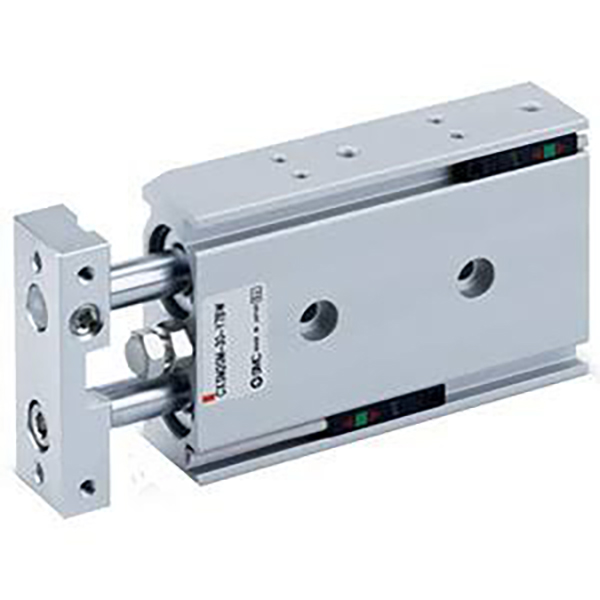

SOLH CXSJ yra patobulinta itin kompaktiška klasikinių CXS dvigubų cilindrų iteracija, kurią galima pakeisti originalia SMC CXS serija. Pagaminta su integruotais dvigubais stūmokliais ir dviem kreipiamaisiais strypais, jis užtikrina dvigubą trauką esant tokio pat dydžio kiaurymei ir stabiliu ±0,1° sukimosi tikslumu. Jo bendri matmenys sutrumpinami ir susiaurinami 10% ~ 20% dėl lengvesnio svorio, pritaikyti itin siauram vidaus įrangos išdėstymui. Galimi keturi antriniai modeliai: CXSJM su slydimo guoliu pasižymi puikiu atsparumu dilimui ir dulkėms, kad būtų galima nustatyti mažą greitį; CXSJL rutulinio guolių tipas pasižymi itin maža trintimi ir sklandžiu judėjimu, kurio maksimalus greitis yra 800 mm/s, kad būtų galima atlikti aukšto dažnio greitaeigį paėmimą ir vietą; CXSJWM/CXSJWL dvigubo strypo konstrukcija leidžia ruošinį montuoti abiejuose galuose, kad būtų galima abipusiai sinchroniškai kelti ir centruoti. φ6 ir φ10 kiaurymės palaiko ir ašinį, ir šoninį jungtį, o kiti dydžiai tinka tik šoniniams vamzdžiams. Atverčiamas magnetinio jungiklio laikiklis palaiko 4 krypčių be trikdžių surinkimą ir simetrišką montavimą iš kairės į dešinę. Dviejų galų guminiai buferiai yra standartiškai; priesaga Z reiškia įmontuotus magnetinius žiedus padėties jutikliams, o nemagnetinės versijos yra antimagnetinių trukdžių scenarijus. Pasirenkamas išplėtimo užraktas P ir įtraukimo užraktas R gali stabiliai laikyti pavarą nurodytose padėtyse. Jis plačiai naudojamas kompaktiškoje automatizavimo įrangoje 3C ir bendroms gamybos linijoms.

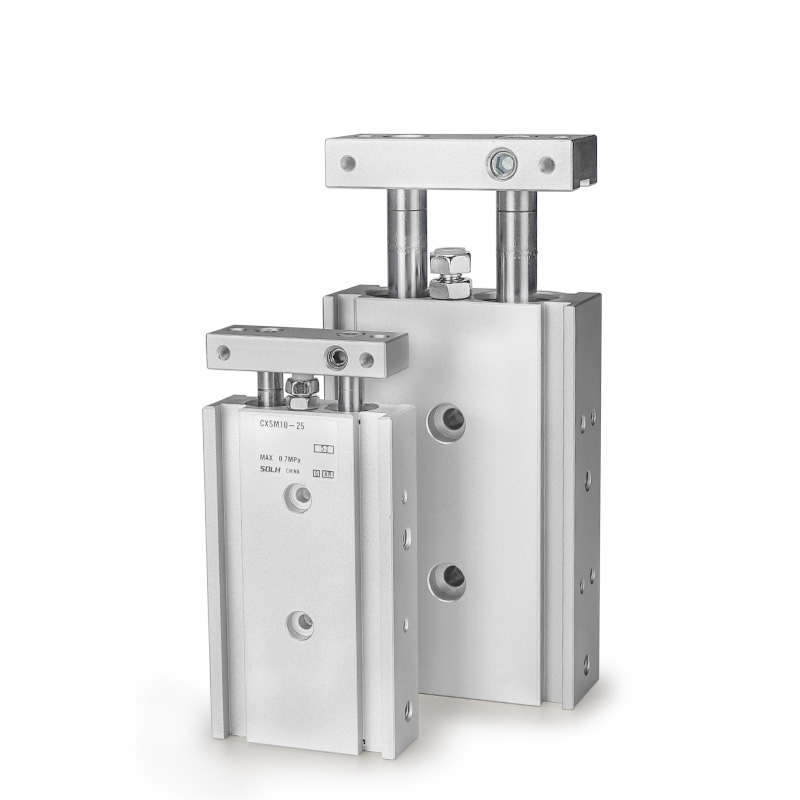

SOLH CXS didelio tvirtumo plonas dviejų strypų cilindras yra visiškai keičiamas su originalia SMC CXS serija. Pagaminta su integruotais bendraašiais dvigubais stūmokliais ir dviem kreipiamaisiais strypais sinchroniniam paleidimui, jis užtikrina beveik dvigubai didesnę trauką, palyginti su vienodo angos dydžio vieno stūmoklio cilindrais ir stabiliu ±0,1° sukimosi tikslumu. Jo integruota kreipiančioji konstrukcija užtikrina stiprų atsparumą šoninėms ir ekscentrinėms apkrovoms be išorinių pagalbinių kreiptuvų. Galimi keturi pagrindiniai antriniai modeliai: CXSM su metaliniu slydimo guoliu pasižymi išskirtiniu atsparumu dilimui, atsparumu dulkėms ir puikia šoninės apkrovos galia, skirta padėties nustatymui mažu greičiu, presavimui ir dulkėtoms aplinkoms; CXSL rutulinio guolių tipas pasižymi itin maža trintimi ir sklandžiu judėjimu su maksimaliu greičiu iki 400 mm/s, kad būtų galima atlikti aukšto dažnio greitaeigį paėmimą ir vietą; CXSWM/CXSWL dvigubo strypo versijos leidžia montuoti tvirtinimo detales abiejuose strypo galuose, kad būtų galima atlikti abipusį sinchroninį kėlimą ir centravimą. Dviejų galų guminiai buferiai yra standartiniai; AZ oro buferis yra neprivalomas φ20/25/32 didelėms angoms, kad sugertų smarkų didelio greičio smūgį. Priesaga Z žymi įmontuotus magnetinius žiedus, skirtus tiesiogiai montuoti D-M9B, D-A93 ir kitus padėties jutiklius; Galimi nemagnetiniai variantai, tinkantys magnetiniam poveikiui jautrioms darbo sąlygoms. Pasirenkamas išplėtimo užraktas P ir įtraukimo užraktas R gali užfiksuoti stūmoklį nurodytose vietose. Trijų pusių montavimas (apačioje, viršuje, šonuose) palaiko įvairius kompaktiškus mechaninius išdėstymus, plačiai taikomus tikslaus skynimo, medžiagų perdavimo, padėties nustatymo ir lengvo presavimo procesuose 3C elektronikos ir bendrosios automatikos gamybos linijose.

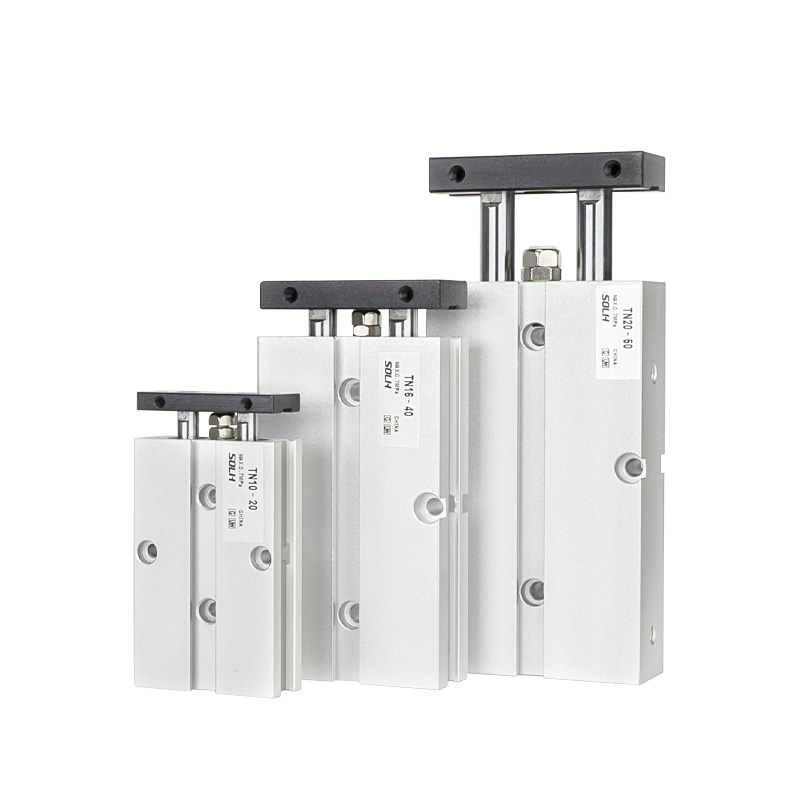

SOLH TN ekonomiškas dviejų velenų cilindras turi vieno stūmoklio dvigubo kreipiamojo veleno konstrukciją su slydimo guoliu, kad būtų kompaktiškas išdėstymas ir puikus ekonomiškumas. Gamykloje yra įmontuoti magnetiniai žiedai ir reguliuojamas priekinis guminis buferis, skirtas tiksliam eigos derinimui, užtikrinantis ±0,2° apsisukimo stabdymą. Sinchronizuoti dvigubi velenai sulaiko sukimąsi ir svyruoja, kad atlaikytų nedideles šonines ekscentrines apkrovas. Galimas trijų krypčių tvirtinimas (viršuje, apačioje, šonuose), o šoniniai grioveliai palaiko tiesioginį magnetinių jungiklių montavimą be papildomų laikiklių. Tiekiami du tipai: standartinis vieno galo strypas TN ir dvigubas strypas TNW, su TNW, leidžiantis montuoti tvirtinimo detales abiejuose strypo galuose, kad būtų galima atlikti dvikryptį sinchroninį centravimo judesį. Palyginti su TR serija, TN yra mažesnių matmenų ir mažesnės kainos be φ6 kiaurymės; Palyginti su CXS/CXSJ dviejų stūmoklių dviejų cilindrų, TN išveda vieną trauką su akivaizdžiais sąnaudų pranašumais, tačiau mažesniu tikslumu ir apkrova. Jo darbinis slėgis svyruoja nuo 0,15 iki 1,0 MPa, o prisitaikymas prie aplinkos temperatūros apima –20 ℃ ~ 70 ℃. Jis plačiai naudojamas lengvos apkrovos pozicionavimui, paprastam presavimui, ruošinio stabdymui ir trumpų atstumų perkėlimui bendrosiose automatikos stotyse, kurioms taikomi vidutinio tikslumo ir sąnaudų kontrolės reikalavimai. S tipo magnetinis žiedas yra standartinis visai serijai ir jo negalima nuimti; numatytasis Rc sriegis gali būti pritaikytas G gijai arba NPT gijai užsienio projektams.

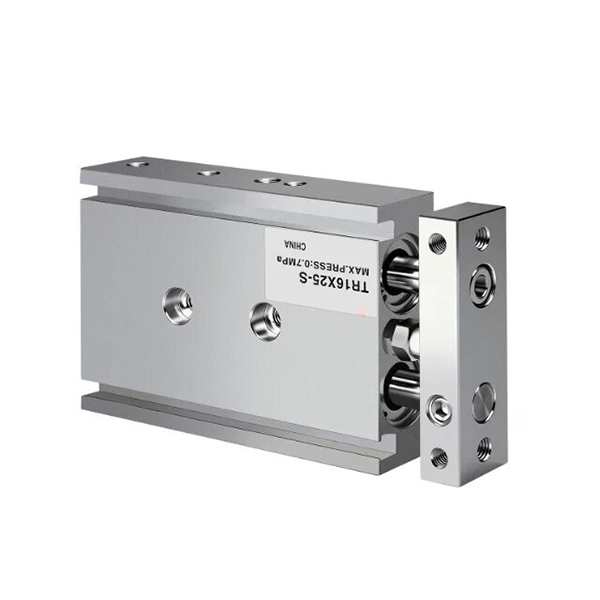

SOLH TR dviejų velenų cilindras pagamintas pagal JIS pramonės standartus. Jame yra vieno stūmoklio dvigubo kreipiamojo veleno konstrukcija, suderinta su išplėstomis slydimo guolių įvorėmis, pasižyminti dideliu konstrukciniu tvirtumu, puikiu atsparumu sukimui ir stipria atsparumo deformacijai, pranašesnė už ekonomiškus TN dviejų velenų cilindrus. Gręžimo dydžiai svyruoja nuo φ6 iki 32 mm, įskaitant standartinius viengubo strypo TR, dvigubo strypo TRW ir lengvus kompaktiškus TRJ variantus. Apsaugos nuo sukimosi tikslumas siekia ±0,1° angoms ≥16 mm ir ±0,2° φ6/φ10 mažoms angoms; dvigubi velenai riboja siūbavimo nuokrypį, kad garantuotų stabilų veikimą ilgais judesiais. Reguliuojamas priekinis guminis pagalvėlės padas bendradarbiauja su fiksuotu galiniu buferiu, kad sumažintų smūgius, sugertų smūgius ir sumažintų triukšmą. Galimas trijų krypčių tvirtinimas (viršuje, apačioje, šone) ir pasirenkamas dviejų pusių prijungimas; šoniniai grioveliai leidžia tiesiogiai montuoti magnetinius jungiklius be papildomų laikiklių. Įtaisyti magnetiniai žiedai, pažymėti priesaga S, yra standartiniai, o nemagnetinės pritaikytos versijos siūlomos jautriems magnetiniams trukdžiams atvejais. Darbinis slėgis yra 0,15–1,0 MPa, kai darbinė temperatūra yra nuo –20 ℃ iki 70 ℃. Standartinis Rc sriegis gali būti konvertuojamas į G sriegį arba NPT sriegį užsienio inžinerijos projektams. Skiriasi nuo CXS dvigubų cilindrų: TR išveda vieną trauką, pasižymintį išskirtiniu mechaniniu tvirtumu ir stabiliu šoninės apkrovos pasipriešinimu ilgo eigoje; CXS turi dvigubus stūmoklius, užtikrinančius dvigubą trauką, mažesnę trintį ir sklandesnį greitaeigį grįžtamąjį judėjimą, tinkantį aukšto dažnio trumpo eigos paėmimui ir vietai. Plačiai taikoma tiksliam padėties nustatymui, ruošinio presavimui, stabdymui ir perkėlimui dideliais atstumais ir bendrosios automatikos stotyse, kurioms reikalingas patikimas valdymas esant vidutinėms apkrovoms.

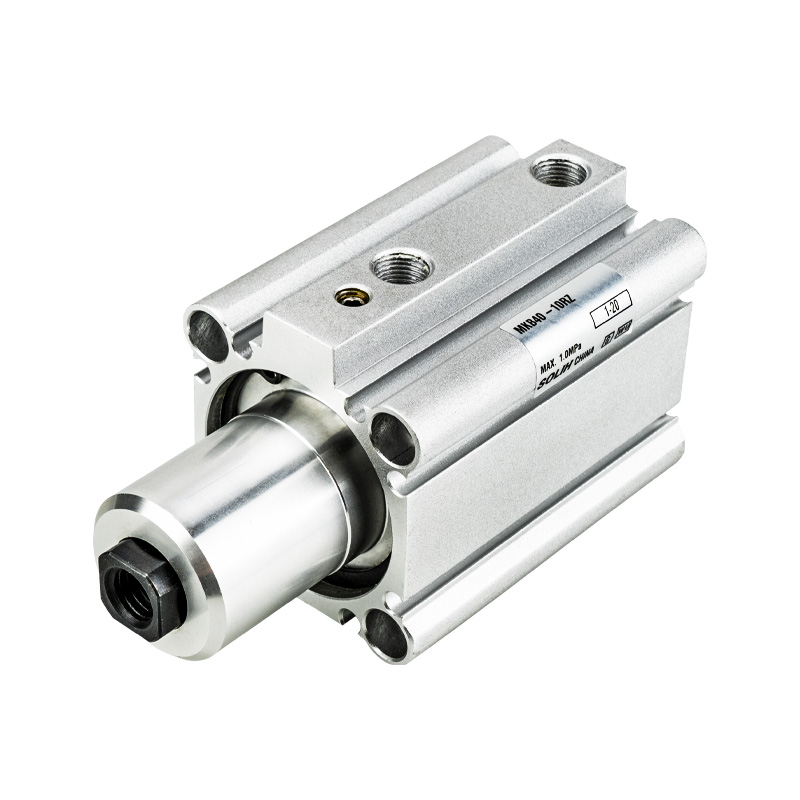

SOLH MK (paprastai vadinamas MKB) yra kombinuotas pneumatinis cilindras, kuriame yra 90° sukimasis ir linijinis apspaudimas žemyn, keičiamas į pagrindinę MKB seriją. Angos dydžiai apima φ12 ~ φ63, o suspaudimo eigai svyruoja nuo 5 mm iki 50 mm. Jo bendras ilgis yra sutrumpintas 3–10 mm, palyginti su įprastais MK2 modeliais, kad būtų kompaktiškesnis. Leidžiamas inercinis sukimo momentas padidinamas tris kartus, kad būtų galima susidoroti su didelės inercijos ruošinių suspaudimu dideliu greičiu, o maksimali φ63 kiaurymės suspaudimo jėga siekia 12,4 kN esant 0,5 MPa, kad būtų galima patikimai išlaikyti didelę apkrovą. Darbo ciklas: įtraukimas į viršų → 90° pasukimas į kairę/dešinę → ištraukimas, kad būtų galima užspausti; išleidimas vyksta atvirkštine seka. Fiksuotas 90° sukimosi kampas su ±5° paklaida užtikrina stabilų pasikartojantį padėties nustatymą. Išskyrus φ20 ir φ25 angas tik su 2 pusių jutiklio tvirtinimu, kiti dydžiai palaiko 4 krypčių magnetinio jungiklio montavimą, kad laidai būtų tvarkingi ir be trukdžių. Per skylutes ir dvigubo galo sriegines skyles galima tiesiogiai montuoti ir sumontuoti flanšą. Dvipusiai guminiai buferiai sumažina smūgį, vibraciją ir triukšmą; be alyvos dizainas patenkina švarią ir nedulkėtą darbo aplinką. Integruoti magnetiniai žiedai veikia su padėties jutikliais, kad būtų galima stebėti spaustuko / atleidimo būseną; Pagal laikrodžio rodyklę RZ ir prieš laikrodžio rodyklę LZ sukimosi kryptys yra neprivalomos. Jis plačiai taikomas staklių tvirtinimo detalėse, suvirinimo padėties nustatymui, štampavimo tvirtinimui, tiksliam 3C komponentui, puslaidininkinių dėklų fiksavimui ir armatūros apvertimo ribojimui. Tai supaprastina mechaninį dizainą ir taupo montavimo vietą, nes integruoja sukimosi ir suspaudimo funkcijas. Pasirinkite angos dydį, kai suspaudimo jėga ≥ faktinė apkrova × 1,5 saugos koeficientas ir palikite 3–5 mm eigos ribą, kad išvengtumėte mechaninio susidūrimo.

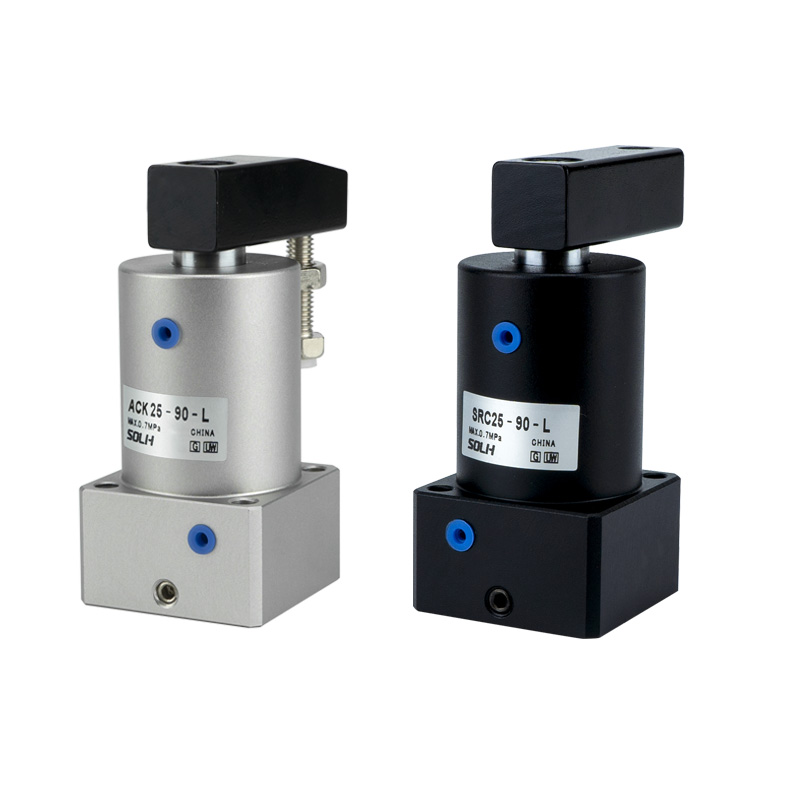

SOLH ACK kampinis cilindras integruoja integruotą sudėtinį standartinį 90° pasukimą / pasirenkamą 180° pasukimą ir linijinį apspaudimą žemyn, o angos dydžiai svyruoja nuo φ25 iki φ63. Jo pagrindinė konstrukcija yra trijų kreipiamųjų griovelių atraminė konstrukcija, užtikrinanti puikų konstrukcijos tvirtumą ir didelį atsparumą ekscentrinėms apkrovoms, todėl pasiekiamas aukštas ±1,5° kampinės padėties nustatymo tikslumas, geresnis nei įprasti sukamieji spaustukai. Galimi du konstrukciniai tipai: ACK su viena prispaudimo plokšte siauriems ruošiniams ir ACKD dviguba slėgio plokšte platiems ruošiniams; Galima pasirinkti sukimąsi prieš laikrodžio rodyklę į kairę (L) ir pagal laikrodžio rodyklę dešinėn (R), kad atitiktų vietos išdėstymą. Darbo ciklas: stūmoklio strypas susitraukia ir pakeliamas į viršų → sukasi, kad būtų išvengta ruošinio trukdžių → tęsiasi žemyn, kad būtų užfiksuotas; išleidimas vyksta atvirkštine tvarka, kad būtų galima nustatyti iš naujo. Stūmoklio strypas pagamintas iš termiškai apdoroto legiruotojo plieno, cilindro vamzdis yra sunkiai anoduojamas, derinamas su importuotais aukštos kokybės sandarinimo žiedais, kad būtų užtikrintas puikus atsparumas dilimui, atsparumas korozijai, mažas oro nuotėkis ir ilgas tarnavimo laikas. Keturios apatinės skylės palaiko tiesioginį montavimą ir tvirtinimą ant flanšo; įmontuoti jutiklio grioveliai palengvina magnetinio jungiklio surinkimą, kad būtų galima stebėti apkabos ir atleidimo būseną. Kiekviena anga turi fiksuotą standartinį užveržimo eigą; didžiausia suspaudimo jėga φ63 pasiekia 1050 N esant 0,5 MPa darbiniam slėgiui. Darbinis slėgis svyruoja nuo 0,15 ~ 1,0 MPa su plačiu temperatūros pritaikymu nuo –20 ℃ iki 80 ℃. Jis plačiai naudojamas staklių įrankiuose, suvirinimo pozicionavimo, štampavimo procesų apsaugos nuo poslinkio fiksavimo, elektroninių padėklų tvirtinimo tvirtinimo ir apykaitos mechanizmų padėties nustatymo srityse. Jis pakeičia atskirus sukamuosius ir suspaudimo cilindrus, kad būtų supaprastintas mechaninis išdėstymas ir sutaupoma montavimo vietos. Pasirinkite tinkamą angos dydį, kai teorinė suspaudimo jėga ≥ faktinė apkrova × 1,5 saugos koeficientas, ir palikite 3–5 mm eigos ribą nuo mechaninio susidūrimo.
