Oro cilindras

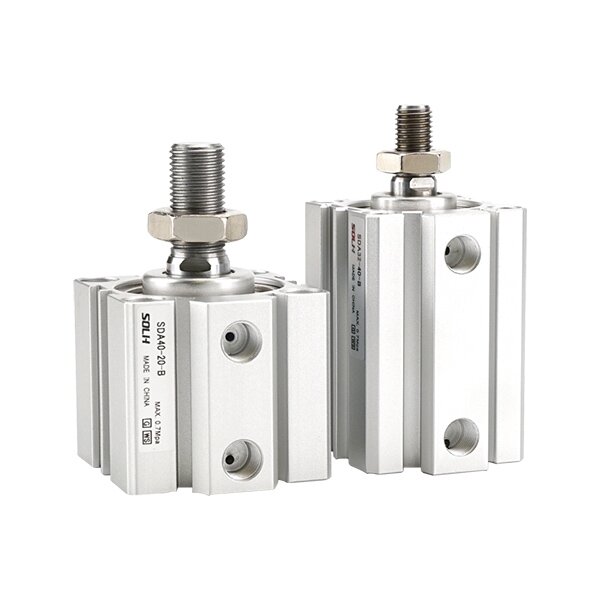

SOLH SDA kvadratinis itin plonas kompaktiškas cilindras yra ekonomiška kompaktiška pneumatinė pavara. Jo korpuso ilgis yra tik 1/2–1/3 standartinių vairo trauklės cilindrų ir palaiko įmontuotą montavimą, kad sutaupytumėte vietos. Montavimo matmenys keičiami su Airtac ACQ ir SMC CQ2 serijomis. Siūlomi įvairūs variantai: dvigubo veikimo, SSA/STA vienos spyruoklės grąžinimo, SDAD dvigubo strypo, SDAJ reguliuojamo eigos ir SDAS magnetais aprūpinti modeliai. Abiejuose galuose įmontuoti guminiai buferiai sugeria smūgius ir sumažina triukšmą. Su riebalais sukauptas mažos trinties sandariklis užtikrina ilgalaikį veikimą be alyvos. Skylės dydžiai φ12 ~ 100 mm, tinkami trumpam stūmimui, suspaudimui ir padėties nustatymui, plačiai naudojami 3C automatizacijoje, pakavimo mašinose ir armatūroje kaip ekonomiškas sprendimas ribotos erdvės įrangai.

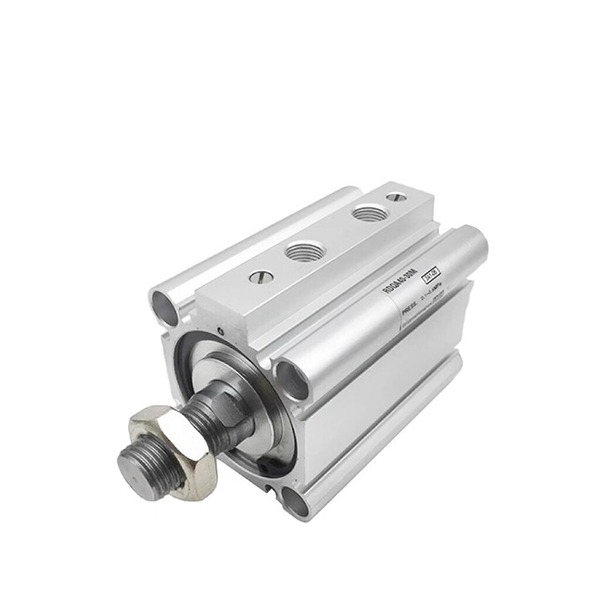

SOLH RQ plonas cilindras yra keičiamas su SMC RQ / RDQ serija. Jame įdiegta naujoviška bežiedė įmontuota oro pagalvės konstrukcija su 3 kartus didesne energijos sugėrimo galia nei CQ2 guminis buferis ir 50% mažesnis veikimo triukšmas. Itin plonas kvadratinis cilindras yra 20 % trumpesnis nei įprasti ploni cilindrai su oro pagalvėmis, o montavimo matmenys tinka CQ2 ir CQS, kad būtų galima tiesiogiai pakeisti. Variantai apima nemagnetinį RQ, magnetu aprūpintą RDQ ir užrakinamą RLQ, skirtą vertikalios apkrovos apsaugai nuo kritimo. Tinka nuolatiniam didelės spartos 50–500 mm/s greičiu. Skylės dydis φ20 ~ 100 mm ir palaiko darbą be alyvos. Plačiai naudojamas didelio ciklo automatizuojant pakrovimą / iškrovimą, tikslią suspaudimą ir padėties nustatymą, kuriam reikalingas mažas smūgis ir mažas triukšmas.

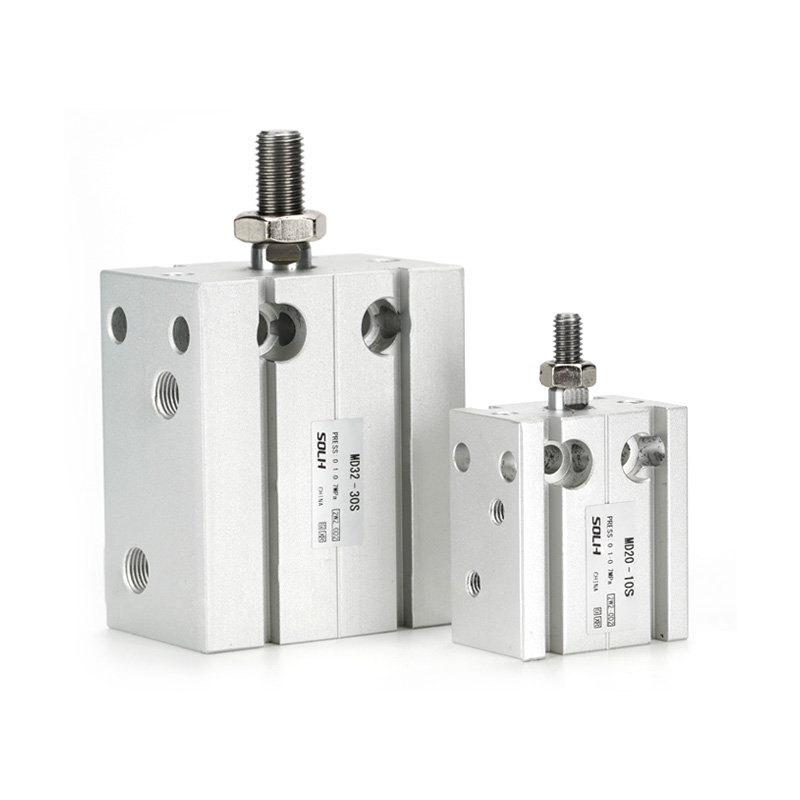

SOLH MD kelių padėčių laisvai montuojamas kompaktiškas cilindras turi sriegines tvirtinimo angas šešiose bloko korpuso pusėse, kad būtų galima montuoti be kronšteino bet kokiu kampu, 30% ~ 50% plonesnis nei standartiniai apvalūs cilindrai, kad atitiktų siaurą, didelio tankio įrangos išdėstymą. Penki antriniai modeliai apima visus darbo režimus: standartinis vieno strypo dvigubo veikimo MD, vieno strypo vieno veikimo MSD (spyruoklinis išplėtimas) / MTD (spyruoklinis įtraukimas), anti-sukimo dvigubo strypo MDD ir reguliuojamo eigos dvigubo strypo MDJ. Angos dydžiai svyruoja nuo 6 iki 32 mm, o standartiniai žingsniai yra 5–60 mm. Kiekviename bloke yra įmontuotas priekinis guminis buferis ir dvigubi šoniniai lizdai magnetiniams jutikliams; suffix-S reiškia integruotą nuolatinį magnetą, suderinamą su CMSH/DMSH nendriniais jungikliais. Stūmoklio kotas turi integruotą savaiminio tepimo įvorę, kad sklandžiai veiktų be alyvos. Dviejų strypų variantai pašalina šoninę deformaciją dėl kompensuotų apkrovų, o MDJ turi galinį reguliavimo varžtą, skirtą lanksčiam eigos koregavimui. Plačiai taikomas nedideliems 3C, puslaidininkių ir bendrų mažų automatikos mechanizmų nedideliems suspaudimams, išstūmimui, užspaudimui ir tiksliam padėties nustatymui.

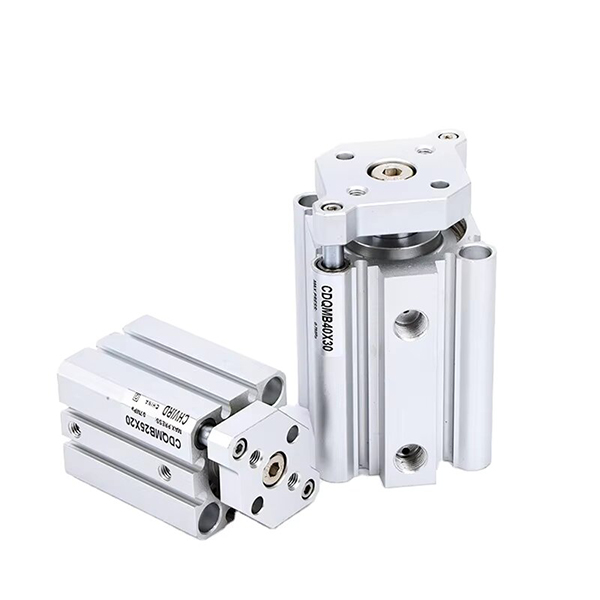

SOLH CQM didelio standumo valdomas plonas cilindras yra keičiamas su SMC CQM / CDQM. Pagaminta ant plono CQ2 cilindro struktūros su integruotais lygiagrečiais dvigubais kreipiamaisiais strypais, jis išlaiko tokį patį korpuso ilgį kaip ir CQ2 ir pašalina išorinių kreiptuvų poreikį. Jo šoninės apkrovos atsparumas yra 2–4 ​​kartus didesnis nei standartinių CQ2 cilindrų, o stūmoklio koto sukimosi tolerancija yra ≤±0,2°. Variantai apima nemagnetinį CQM, magnetais aprūpintą CDQM ir CQM-XB24 ilgo tarnavimo laiką. Abiejuose galuose sumontuoti guminiai buferiai ir užtikrinamas veikimas be alyvos. Angos dydžiai φ12 ~ 100 mm, montavimo matmenys suderinami su CQ2/CQS. Idealiai tinka trumpo eiga tiksliam stūmimui ir tvirtinimo tvirtinimui su poslinkio apkrova elektronikos surinkimo automatikoje.

SOLH MXJ itin kompaktiškas didelio tikslumo pneumatinis stumdomas stalas yra keičiamas su SMC MXJ serija. Įrengtas integruotu nerūdijančio plieno rutuliniu linijiniu kreiptuvu, jis pasiekia 0,005 mm lygiagretumo tikslumą ir pakartotinio padėties nustatymo tikslumą ± 0,01 mm. Itin plonas lengvas korpusas palaiko viršutinį, apatinį ir šoninį trijų pusių tvirtinimą, 30% ~ 50% mažesnis nei MXQ stumdomi stalai. Angos dydžiai φ4,5–16 mm, su dviejų galų guminiais buferiais ir pasirenkamais metaliniais ribotuvais 0–5 mm reguliuojamam eigai. Simetriška konstrukcija leidžia keisti vamzdynus ir jutiklius iš kairės į dešinę, tinka švariai aplinkai be alyvos. Galimybė atlikti stabilų aukšto dažnio trumpo eigos judesį, plačiai pritaikytas mikronų lygmens linijiniam judėjimui 3C mikroprocese, optiniu patikrinimu, miniatiūriniu surinkimu ir kompaktiška medicinos automatikos įranga.

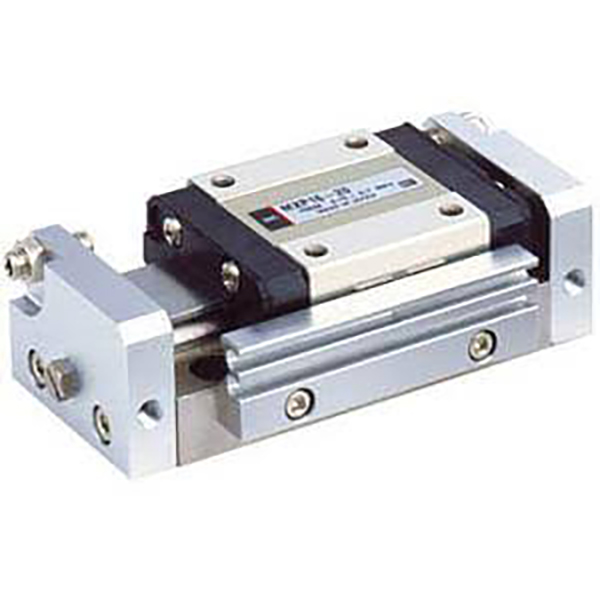

SOLH MXP itin didelio tikslumo pneumatinis stumdomas stalas yra keičiamas su SMC MXP serija. Jame yra integruotas martensitinis nerūdijančio plieno korpusas ir įmontuotas rutulinis linijinis kreiptuvas, užtikrinantis 0,004 mm eigos lygiagretumą, sukimosi paklaidą iki ±0,03° ir pakartotinio padėties nustatymo tikslumą ±0,01 mm. Itin siauras kompaktiškas korpusas yra 10 % ~ 20 % plonesnis nei MXJ modelių, palaiko tvirtinimą iš trijų pusių ir perjungiamą ašinį/šoninį vamzdyną. Angos dydžiai φ6 ~ 16 mm su standartiniais guminiais buferiais, pasirenkamais metaliniais ribotuvais ir hidrauliniais buferiais, kuriuos galima įsigyti φ8 ir daugiau. Tai palaiko švarią aplinką be alyvos ir stabilų aukšto dažnio grįžtamąjį ryšį. Idealiai tinka uždaros erdvės automatizavimo stotims, kurioms reikalingas griežtas judesio tikslumas, pvz., optinis patikrinimas, lustų sujungimas, mikro komponentų surinkimas ir aukščiausios kokybės medicinos įranga.

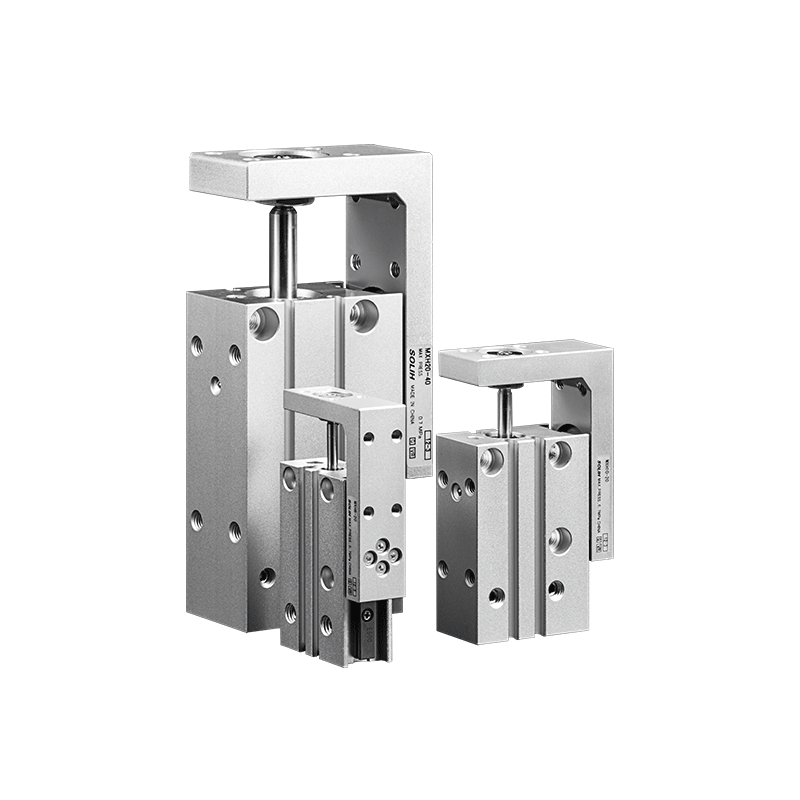

SOLH MXH siauras kompaktiškas pneumatinis stumdomas stalas yra keičiamas su SMC MXH serija. Varomas dvigubu stūmokliu ir su cirkuliuojančiu rutuliniu kreipiamuoju bėgeliu, jis turi itin siaurą korpusą, tinkantį tankiam išdėstymui vienas šalia kito. Jis pasižymi puikia anti-offset ir anti-sukimo galia su leistinu sukimo momentu, maždaug 6 kartus didesniu už tradicinius MXU slydiklius, kartotinio padėties nustatymo tikslumu ±0,02 mm ir didžiausiu standartiniu eiga iki 60 mm. Palaikomas 4 krypčių montavimas ir 3 pusių vamzdynas, jame yra įmontuotas magnetas, suderinamas su įvairiais magnetiniais jungikliais, dviejų galų guminiai buferiai ir užtikrinamas nuolatinis veikimas be alyvos. Skylės dydžiai φ6 ~ 20 mm, plačiai naudojami vidutinio tikslumo ilgo eigos aukšto dažnio 3C komponentų ir mažų plastikinių dalių perdavimui, veikiant konsolinei arba vienašalei apkrovai ribotos erdvės automatikos įrangoje.

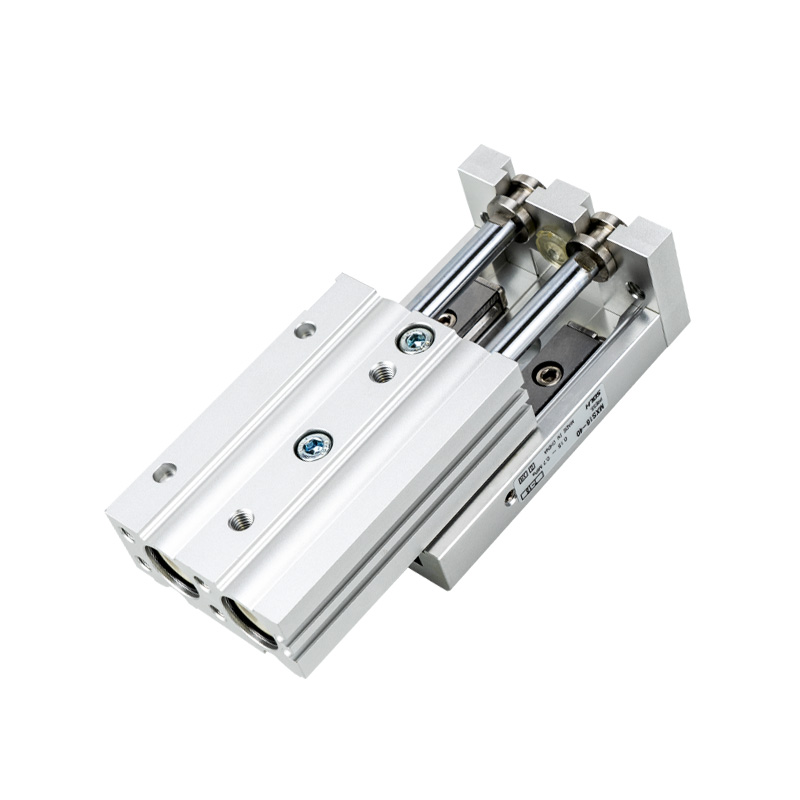

SOLH MXS didelio standumo integruotas pneumatinis stumdomas stalas yra visiškai keičiamas su SMC MXS serija. Jame naudojami dviejų stūmoklių pavaros ir iš anksto apkrauti kryžminiai ritinėlių kreipiamieji bėgiai, kad būtų užtikrintas nulinis judėjimas, dvigubai didesnę trauką nei vieno cilindro slydimo su ta pačia anga ir kartotinio padėties nustatymo tikslumas iki ±0,01 mm. Itin plona integruota konstrukcija sutaupo 30–50 % montavimo vietos, palyginti su padalintu cilindru ir išoriniais kreiptuvais. Palaikomas tripusis tvirtinimas su pozicionavimo kaiščio angomis (apačioje, šoninėje ir ašinėje). Angos dydžiai φ6 ~ 25 mm su standartiniais žingsniais 10 ~ 150 mm, pasirenkami 0 ~ 5 mm eigos reguliatoriai. Integruotas magnetas tinka magnetiniams jungikliams ir leidžia dirbti be alyvos. Plačiai naudojamas didelio standumo, didelio tikslumo tiesiniam puslaidininkių, 3C tikslumo surinkimo ir optinių komponentų derinimo stotyse.

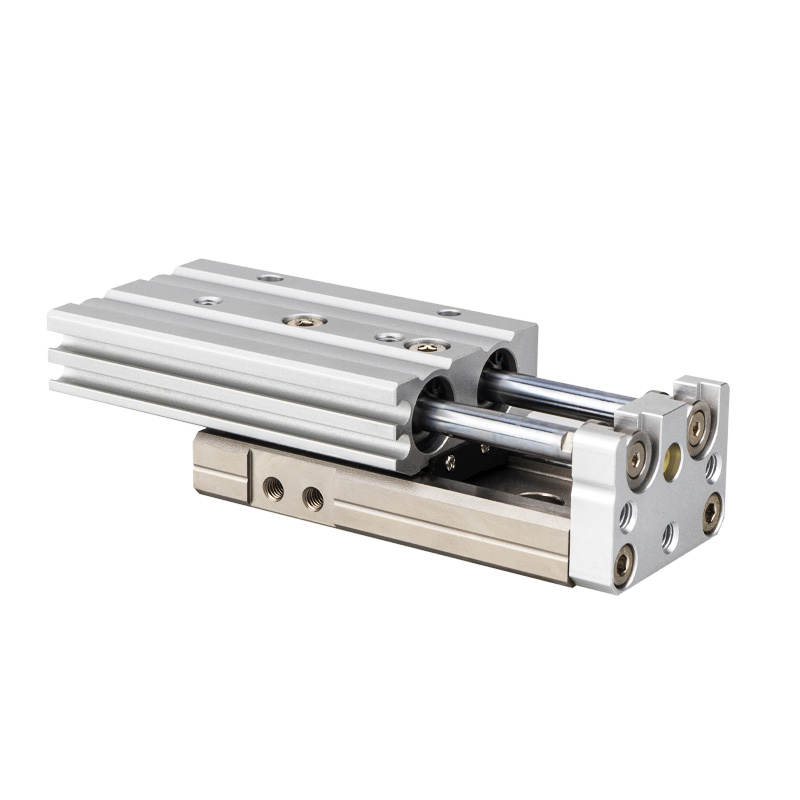

SOLH MXQ ekonomiškas pneumatinis stumdomas stalas yra keičiamas su SMC MXQ serija. Jame yra dviejų stūmoklių pavara ir neapkrautas recirkuliacinis rutulinis kreipiamasis bėgelis, sukurtas kaip itin plonas lengvas integruotas mazgas, mažesnis už MXS aukštį ir lengvesnis, todėl pasikartojančio padėties nustatymo tikslumas yra ±0,02 mm. Galimas tripusis tvirtinimas su padėties nustatymo kaiščio angomis (apačioje, šoninėje ir ašinėje). Angos dydžiai φ6 ~ 25 mm, standartiniai žingsniai 10 ~ 150 mm, pasirenkami 0 ~ 5 mm eigos reguliatoriai. Integruotas magnetas tinka magnetiniams jungikliams ir palaiko veikimą be alyvos. Kaip ekonomiška pagrindinė linijinė pavara, ji tinka finansiniams projektams ir yra plačiai naudojama mažų elektroninių ir plastikinių dalių bei standartinio tikslumo automatizuotų surinkimo linijų mažos apkrovos aukšto dažnio perdavimui.
