Oro cilindras

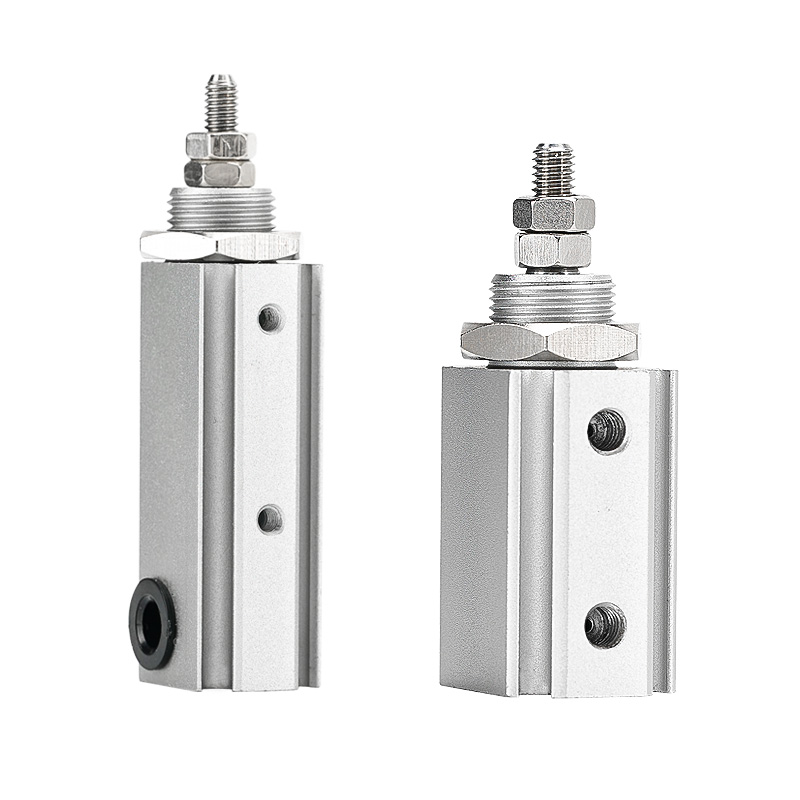

SOLH CJP2 kompaktiškas dvigubo veikimo kaiščio pneumatinis cilindras yra visiškai keičiamas su lygiaverčiais SMC modeliais. Skylės dydžiai apima Ø4/6/10/16 mm, padalintą į CJP2 (be magneto) ir CDJP2 (įmontuotą magnetinį žiedą). Gryno dvigubo veikimo dizainas su guminėmis pagalvėlėmis abiejuose galuose, kad sumažintų smūgį ir triukšmą. Palyginti su senąja CJP serija, ji turi trumpesnę kėbulo konstrukciją ir leidžia sumažinti svorį 55–65%. Galimi šeši tvirtinimo būdai: pagrindinis, skydinis, flanšinis, kojinis tvirtinimas ir kt., tinka įmontuotam montavimui, ašiniam tvirtinimui ir šoniniam montavimui. Visi dydžiai yra su magnetiniais žiedais; net minimalus Ø4 variantas palaiko dvigubus M9 serijos magnetinius jungiklius, skirtus dvikrypčiui padėties grįžtamajam ryšiui. Kieto anoduoto aliuminio cilindras ir NBR sandarikliai leidžia veikti be alyvos, tarnavimo laikas viršija 3 milijonus ciklų ir pastovi dvikryptė trauka. Plačiai naudojamas trumpo eigos dvikrypčio stūmimo ir traukimo programoms, tokioms kaip mikrokomponentų išstūmimas 3C pramonėje, mygtukų patvarumo bandymai, tikslus instrumentų koregavimas ir miniatiūrinės medicinos įrangos pavaros. Atrankos metu turi būti rezervuota mažiausiai 30 % apkrovos saugos atsarga. Rinkitės vienpusio veikimo CJP, jei reikalingas spyruoklinis grąžinimas, ir CJ1 itin mažą cilindrą, skirtą itin siaurai itin lengvai krovinių erdvei.

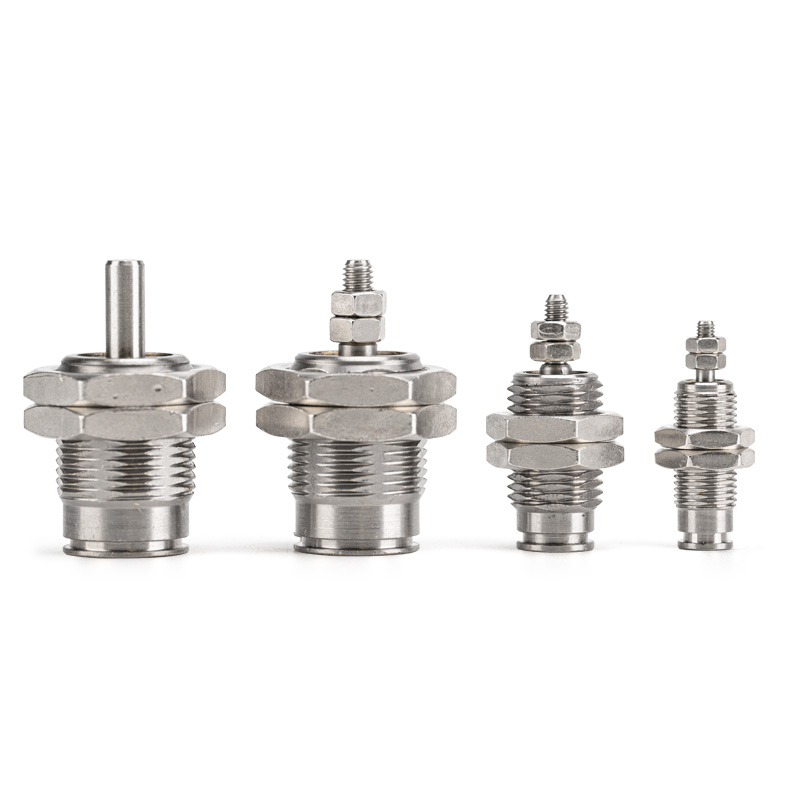

SOLH CJP vieno veikimo spyruoklinio grąžinimo mikro kaiščio pneumatinis cilindras yra visiškai keičiamas su lygiaverčiais SMC modeliais. Skylės dydžiai apima Ø4/6/10/16 mm, įskaitant CJP (be magnetinio žiedo) ir CDJP (įmontuoto magnetinio žiedo) variantus. Vieno veikimo konstrukcija tęsiasi po oro tiekimo ir automatiškai įsitraukia per spyruoklę, kai oras išjungiamas su maitinimo išjungimo iš naujo saugos funkcija. Be įmontuotos pagalvėlės, jis užtikrina greitą reakciją ir maksimalų važiavimo dviračiu dažnį iki 250 cpm. Galimi du tvirtinimo stiliai: plokštės laikiklis B ir įleidžiamasis laikiklis S. Itin trumpas korpusas gali būti įmontuotas į mašinas, kad būtų sutaupyta montavimo vietos. Kietai anoduoto žalvario statinė ir NBR sandarikliai palaiko švarią aplinką be alyvos ir tarnavimo laiką viršija 3 milijonus ciklų. Plačiai naudojamas vienakrypčiui išstūmimui, padėties stabdymui, miniatiūriniam varikliui, 3C mygtuko patvarumo testavimui ir kitiems trumpo eigos vienos krypties paleidimams. Atrankos metu rekomenduojama mažiausiai 50 % traukos saugos atsarga. Pasirinkite CJP2 dvigubo veikimo modelį, skirtą dvikrypčiams stūmimo ir traukimo judesiams, ir CJ1 itin mažą cilindrą, skirtą itin lengvam kroviniui itin siauroje erdvėje.

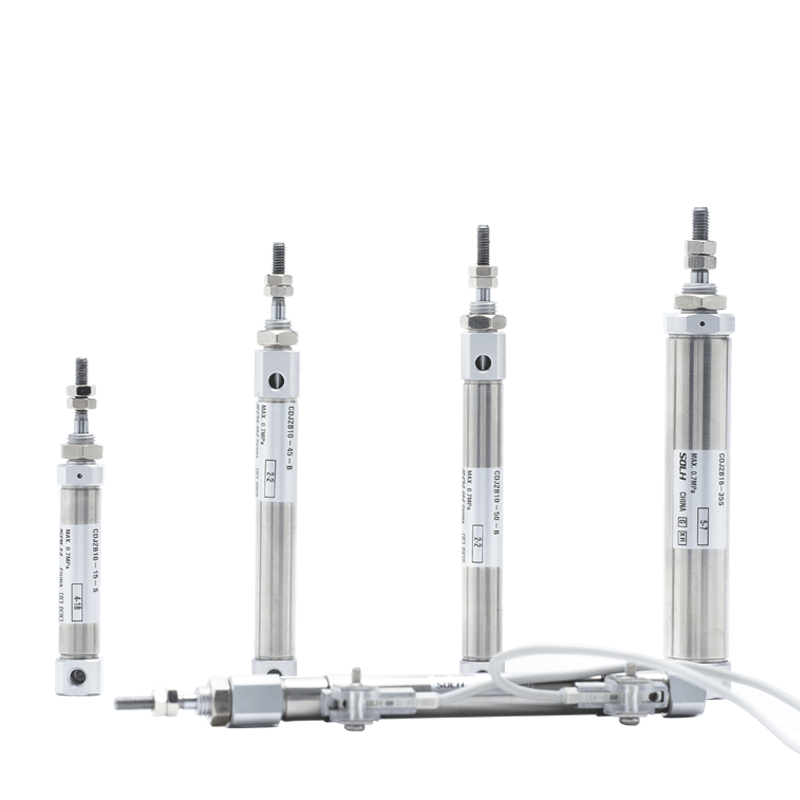

SOLH CDJ2 nerūdijančio plieno rašiklio tipo mini pneumatinis cilindras yra visiškai keičiamas su SMC CJ2 serija, galimos φ6/10/16 kiaurymės su įmontuotu magnetiniu žiedu, suderinamu su magnetiniais padėties jungikliais. Pagaminta iš 304 nerūdijančio plieno statinės ir stūmoklio strypo, užtikrinančio atsparumą rūdijimui ir švelnų antikorozinį veikimą, tinka drėgnai, maistinei, medicininei ir švariai aplinkai. Sulenkto galinio dangtelio dizainas be strypų suteikia kompaktišką ir lengvą kontūrą. Visi variantai apima CDJ2B dvigubo veikimo standartinį tipą, CDJ2E vienpusio veikimo spyruoklinį grąžinimą, CDJ2ET vieno veikimo spyruoklės ilgį ir CDJ2KB nesisukantį šešiakampį stūmoklio strypą, skirtą apsaugoti nuo sukimosi. Standartinė guminė pagalvė; Z oro pagalvė yra neprivaloma φ10/16, kad sumažintų smūgį dideliu greičiu. Minimalus paleidimo slėgis siekia 0,06 MPa, todėl palaikomas nuolatinis veikimas be alyvos ir eksploatavimo laikas viršija 5 milijonus ciklų. Galimas visas montavimo priedų rinkinys, įskaitant flanšą, kojelės laikiklį ir dvigubą veržlę. Palyginti su C85 ir MI mini cilindrais, CDJ2 turi geresnes specifikacijas ir geresnes sąnaudas. Plačiai naudojamas aukšto dažnio linijiniam stūmimo judesiui uždaros erdvės įrangoje, skirtoje 3C bandymams, maisto mašinoms ir medicinos automatizacijai. Atrankos metu rekomenduojama bent 50 % traukos saugos atsarga.

SOLH CJ2K nerūdijančio plieno nesisukantis mini cilindras priklauso CJ2 cilindrų šeimai ir yra visiškai keičiamas su importuotu originaliu CJ2K. Angos dydžiai apima Φ10 ir Φ16. Įrengtas šešiakampis stūmoklio strypas ir įmontuota kreipiamoji konstrukcija, užtikrinanti mechaninį apsisukimą. Sukimosi tolerancija: ≤±1,5°, kai Φ10 ir ≤±1°, kai Φ16, pašalina apkrovos deformacijos problemas, kylančias ant įprastų apvalių strypų cilindrų judant atgal. Pagaminta iš 304 nerūdijančio plieno statinės, užtikrinančios atsparumą rūdijimui ir drėgmei, plono ir kompaktiško kontūro. Galimi trys darbo režimai: dvigubo veikimo, vieno veikimo spyruoklinio grąžinimo ir vieno veikimo spyruoklės išplėtimo. Integruotas magnetinis žiedas yra neprivalomas, suderinamas su M9BW magnetiniais jungikliais padėties grįžtamajam ryšiui. Standartinės guminės pagalvėlės abiejuose galuose; Veikimas be alyvos palaikomas mechaniniu tarnavimo laiku iki 8 milijonų ciklų. Galimi keli tvirtinimo variantai, įskaitant pagrindinį tipą, kojinį laikiklį, flanšinį laikiklį ir dvigubą laikiklį. Idealiai tinka tais atvejais, kai reikalinga fiksuota kampinė galinių tvirtinimo detalių padėtis, pvz., plokščio strypo stūmimas 3C automatikoje, linijinis kamerų tiekimas optiniam tikrinimui, ruošinio transportavimas kreipiamųjų plyšių viduje ir plokščių ruošinių išstūmimas. Standartinis CJ2 apvalaus strypo cilindras rekomenduojamas, jei kampinis apribojimas nereikalingas ir pirmenybė teikiama ekonomiškumui. Reikėtų vengti per didelės radialinės šoninės apkrovos ant stūmoklio strypo, kad būtų išvengta kreipiančiosios įvorės trinties ir nesumažėjusio sukimosi tikslumo.

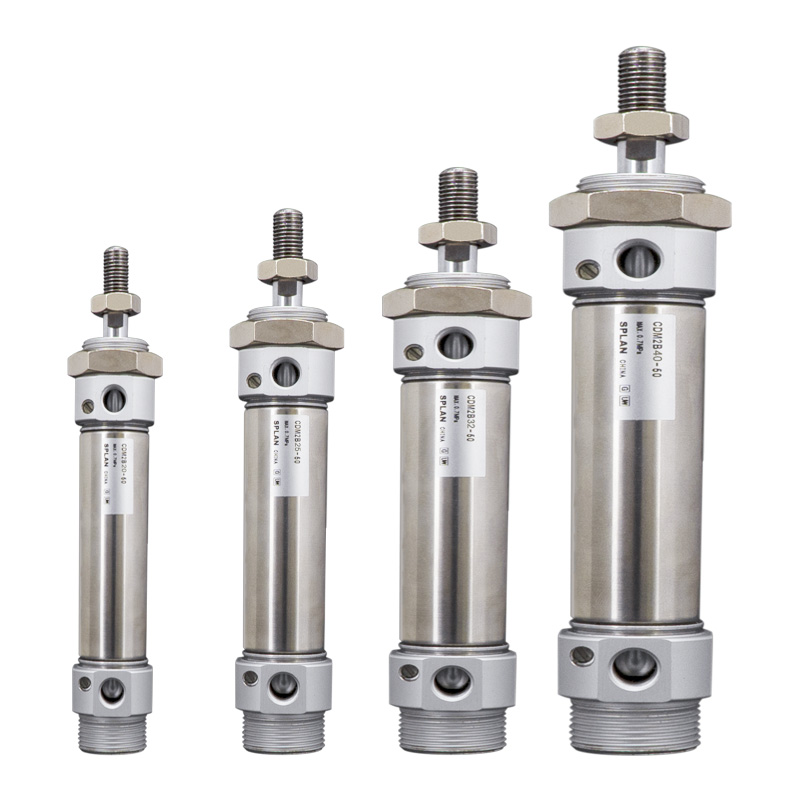

SOLH CM2/CDM2 nerūdijančio plieno apvalus pneumatinis cilindras atitinka JIS B 8356 standartą ir yra visiškai keičiamas su SMC CM2 serija, siūlomi φ20/25/32/40 mm kiaurymės dydžiais. Jo išėjimo trauka svyruoja tarp mikro rašiklio tipo cilindrų ir standartinių sujungimo strypo cilindrų. Statinė, stūmoklio strypas ir galiniai dangteliai yra pagaminti iš 304 nerūdijančio plieno, užtikrinančio atsparumą rūdims ir atsparumą drėgnai, silpnai rūgščiai ir silpnai šarminei aplinkai, tinka švarioms automatizavimo linijoms maisto, farmacijos ir elektronikos pramonėje. Visą variantų asortimentą sudaro CDM2B standartinis dvigubo veikimo tipas, CM2S/CM2T vieno veikimo spyruoklinis grąžinimas/pratęsimas, CM2W dvigubo strypo sinchroninis cilindras ir CM2K šešiakampis nesisukantis strypo cilindras. CDM2 versijose yra įmontuotas magnetinis žiedas, suderinamas su M9B ir A93 magnetiniais jungikliais padėties aptikimui. Įrengta standartinė guminė pagalvė; priesaga Pneumatinė pagalvė yra neprivaloma, kad sumažintų smūgio triukšmą važiuojant dideliu greičiu. Mažos trinties sandarinimas leidžia dirbti be alyvos ir tarnavimo laikas viršija 8 milijonus ciklų. Palaikomi keli tvirtinimo stiliai: pagrindinis tipas, kojinis laikiklis, flanšas, veržlė ir laikiklis. Plačiai naudojamas vidutinės apkrovos stūmimo, kėlimo, padėties nustatymo ir suspaudimo užduotims atlikti. Renkantis modelį turi būti rezervuojama mažiausiai 50 % traukos saugos atsarga.

SOLH CM3 trumpi nerūdijančio plieno mini cilindrai yra modernizuoti kompaktiški tradicinių CM2 serijos pneumatinių pavarų pakaitalai. Visiškai pagaminti iš 304 nerūdijančio plieno, jie pasižymi išskirtiniu atsparumu rūdims ir silpnai rūgščių ir šarmų korozijai, tinka maistui, farmacijai ir švarioms dirbtuvėms. Optimizuota konstrukcija sutrumpina bendrą ilgį iki 29 mm ir sumažina svorį 21%, kartu su keturių krypčių oro angomis, kad būtų galima lanksčiai montuoti įvairiais kampais siauroje įrangos erdvėje. Keli variantai, įskaitant dvigubo veikimo, spyruoklinį vieno veikimo, dvigubo strypo ir besisukantį stūmoklio strypą, atitinka įvairius linijinės pavaros reikalavimus; CDM3 magnetinė versija palaiko magnetinio jungiklio jutimą PLC automatiniam blokavimo valdymui. Mažos trinties sandarinimas be alyvos užtikrina daugiau nei 8 milijonus stabilių darbo ciklų. Mūsų gamykla palaiko masinę gamybą ir pakankamai vietos atsargų, plačiai taikomų medicininėje pakuotėje, elektroninėje surinkimo ir maisto perdirbimo automatizuoto padėties nustatymo srityse.

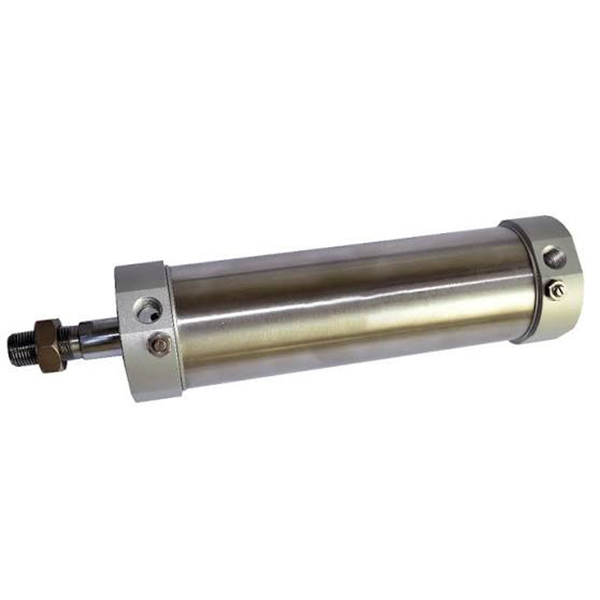

SOLH MG serijos nerūdijančio plieno mini pneumatiniai cilindrai yra sukurti laikantis JIS pramonės standartų, todėl siūlomos ekonomiškos alternatyvos SMC CM2 ir CM3 serijoms su visais matmenimis keičiant tiesioginį pakeitimą ir gamybos linijos modifikavimą. Sukurti iš SUS304 nerūdijančio plieno statinės ir stūmoklio koto, suporuoto su didelio stiprumo aliuminio galiniais dangteliais, užtikrina puikų atsparumą rūdims nuo didelės drėgmės, dulkių, silpnų rūgščių ir silpnų šarmų aplinkos, puikiai tinka maisto, farmacijos ir pakavimo automatizavimui. Kniedės valcavimo užspaudimas tvirtai pritvirtina cilindrą ir galinius dangtelius, kad būtų užtikrintas puikus antivibracinis stabilumas ilgalaikio aukšto dažnio abipusio judėjimo metu. Visas asortimentas apima standartinius dvigubo veikimo, spyruoklinio vieno veikimo maitinimo išjungimo atstatymo tipus, sinchroninius dvigubo strypo variantus ir patobulintus modelius su rankiniu būdu reguliuojamomis oro pagalvėmis, kad būtų slopinamas smūgis ir triukšmas važiuojant dideliu greičiu. Mažos trinties kompozitinis sandarinimas su įmontuotais alyvos laikymo grioveliais užtikrina alyvos nereikalaujantį veikimą be priežiūros daugiau nei 8 milijonus darbo ciklų. Kiekviename įrenginyje yra iš anksto sumontuotas įmontuotas magnetinis žiedas, suderinamas su SMC M9B ir Airtac CS1-G jutikliais, kad būtų galima realizuoti padėties grįžtamąjį ryšį ir PLC automatinį jungčių valdymą. Palaikomi pastovios masinės gamybos ir tinkamos vietos atsargų užsienyje, šie ekonomiškai efektyvūs balionai plačiai naudojami vidutinio lygio automatizuotoje įrangoje, veikiančioje drėgnoje ir silpnai korozinėje dirbtuvių aplinkoje.

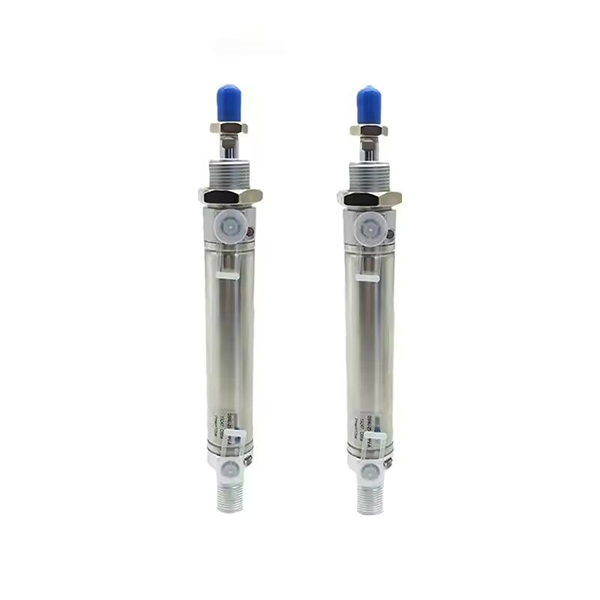

SOLH DSNU nerūdijančio plieno mini pneumatiniai cilindrai griežtai atitinka ISO 6432 ir CETOP RP52P tarptautinius standartus, visiškai keičiami su originaliais FESTO DSNU cilindrais, taip pat suderinami su SMC CM2 ir Airtac MG serijomis, skirtomis tiesioginiam pakeitimui. Pagaminta tik iš SUS304 nerūdijančio plieno statinės ir stūmoklio koto su kaltiniais aliuminio galiniais dangteliais, jis pasižymi išskirtiniu atsparumu rūdijimui ir antikorozijai, kad atlaikytų didelę drėgmę, silpną rūgštingumą ir silpną šarmą, puikiai tinka maisto, farmacijos ir higienos gamybos linijoms. Ritininio užspaudimo galo jungtis užtikrina tvirtą konstrukcijos stabilumą nuo vibracijos. Jis palaiko įvairius variantus, įskaitant dvigubo veikimo, spyruoklinį vieno veikimo ir DSNU-S itin trumpą kompaktišką versiją; pasirenkama PPV savaime prisitaikanti oro pagalvė automatiškai reguliuoja slopinimą 0,1–1,0 MPa slėgio diapazone, kad būtų užtikrintas stabilus greitas ir abipusis judėjimas. Mažos trinties kompozitinis sandarinimas leidžia dirbti be alyvos ir tarnavimo laikas viršija 8 milijonus ciklų; įmontuotas magnetinis žiedas veikia su pagrindiniais magnetiniais jutikliais, skirtais PLC padėties grįžtamuoju ryšiu. Mes palaikome stabilią masinę gamybą ir pakankamą pasaulinį atsargų kiekį, plačiai naudojamą maisto perdirbimo, medicininių pakuočių, elektronikos surinkimo ir sunkių sąlygų automatizuotose stotyse.

SOLH MA ekonomiškas nerūdijančio plieno mini pneumatinis cilindras apima φ16/20/25/32/40/50/63 mm skylutes ir yra keičiamas su SMC CM2/CM3 serijomis, pasižyminčiomis išskirtinėmis sąnaudomis. Jame yra 304 nerūdijančio plieno statinės ir stūmoklio strypai bei aliuminio lydinio galiniai dangteliai, užtikrinantys atsparumą rūdijimui, tinkamą drėgnoje, švelniai korozinėje aplinkoje, taip pat švarias maisto, elektronikos ir pakavimo pramonės gamybos linijas. Visi variantai apima MA standartinį dvigubo veikimo modelį, MTA vienpusio veikimo spyruoklinį grąžinimą, MSA vieno veikimo spyruoklės tęsinį, MAD dvigubo strypo sinchroninį cilindrą ir MAJ reguliuojamo eigos tipą. MAC versija su reguliuojama oro pagalve yra neprivaloma dirbant dideliu greičiu. Visuose modeliuose yra įmontuotas magnetinis žiedas, suderinamas su CS1-G ir M9B magnetiniais jungikliais padėties grįžtamajam ryšiui. Tiekiama standartinė guminė pagalvė, o pasirenkama reguliuojama oro pagalvė efektyviai sumažina smūgį ir triukšmą. Susukta galinio dangtelio konstrukcija užtikrina stabilų veikimą ir leidžia veikti be alyvos, tarnavimo laikas viršija 5 milijonus ciklų. Galimi keli tvirtinimo priedai, įskaitant cilindrinę uodegą, svirties uodegą, flanšą, pėdos laikiklį ir dvigubą tvirtinimo įtaisą, kad atitiktų įvairius įrangos išdėstymus. Idealiai tinka lengvos ir vidutinės apkrovos automatizavimo projektams su ribotais biudžetais. Atrankos metu rekomenduojama mažiausiai 50 % traukos saugos atsarga.
