Oro cilindras

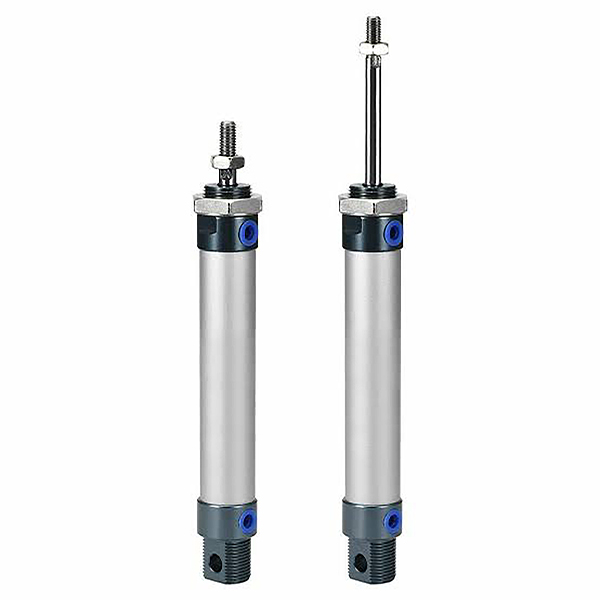

SOLH MAL lengvi aliuminio lydinio mini pneumatiniai cilindrai yra itin ekonomiškos kompaktiškos pavaros, skirtos lengvoms automatizuotoms reikmėms. Pagamintas iš kietai anoduoto aliuminio cilindro ir galinių dangtelių, suporuotų su antikorozinio nerūdijančio plieno stūmoklio strypu, šis modelis yra 15% lengvesnis ir maždaug 10 mm trumpesnis, palyginti su įprastais MA serijos cilindrais, tuo pačiu sumažinant pirkimo išlaidas. Jis pasižymi puikiu matmenų pakeičiamumu su MA ir CM2 cilindrais, kad būtų paprasta pakeisti ir pigiai modifikuoti įrangą. Dviejų galų sriegio fiksavimo mazgas užtikrina stabilų konstrukcijos veikimą nuolatinio veikimo metu; supaprastintas apvalus korpusas leidžia lengvai išardyti, patikrinti ir prižiūrėti. Visas variantų portfelis apima standartinius dvigubo veikimo, spyruoklinio vieno veikimo maitinimo išjungimo atstatymo tipus, sinchroninius dvigubo strypo blokus ir reguliuojamo eigos MALJ versijas, kad atitiktų įvairius lengvos apkrovos linijinio judėjimo reikalavimus. Standartiniai guminiai buferiai sugeria nedidelį smūgį ir triukšmą, su pasirenkamomis reguliuojamomis oro pagalvėmis dažnai važiuojant dviračiu dideliu greičiu. Mažos trinties kompozitinis sandarinimas su įmontuotais alyvos laikymo grioveliais užtikrina alyvos nereikalaujantį darbą, kurio eksploatavimo laikas siekia 5 milijonus ciklų. Pasirenkamas įmontuotas magnetinis žiedas sklandžiai veikia su SMC M9B ir Airtac CS1-G magnetiniais jutikliais, kad realiuoju laiku būtų gaunamas stūmoklio padėties grįžtamasis ryšys ir PLC automatinis jungčių valdymas. Palaikomi stabilios masinės gamybos ir greito užsakymų įvykdymo, šie nebrangūs cilindrai yra plačiai naudojami elektronikos surinkimo, pakavimo mašinose ir lengvosios pramonės automatizacijoje sausoje ir mažai dulkių darbo aplinkoje.

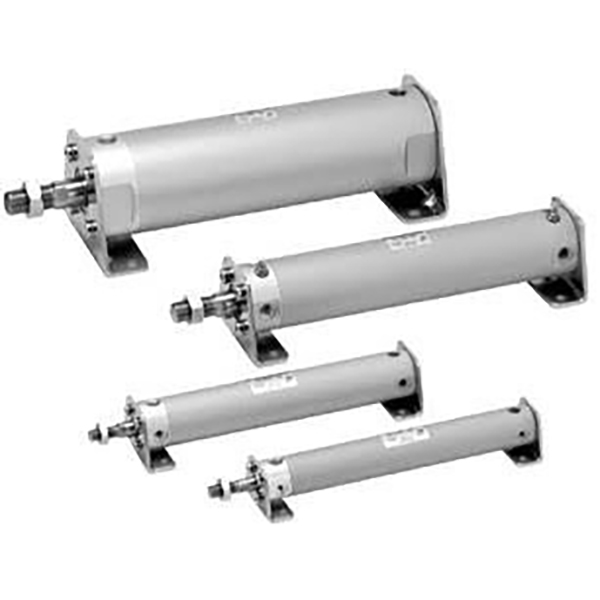

SOLH CG1/CDG1 aliuminio lengvasis apvalus pneumatinis cilindras dengia φ20–100 mm kiaurymes ir yra tiesioginis SMC CA1 serijos matmenų pakaitalas. Pagaminta iš ekstruzinio aliuminio cilindro ir galinių dangtelių bei kieto chromuoto stūmoklio strypo, jis yra 30% lengvesnis nei įprasti standartiniai cilindrai, pasižymintys puikiu šilumos išsklaidymo efektu. Sriegiu užrakinta galinio dangtelio konstrukcija palengvina išmontavimą ir priežiūrą. Keturių krypčių oro angos, išdėstytos 90° intervalais, siūlo labai lankstų vamzdynų išdėstymą. Turtingi variantai apima CDG1B standartinį dvigubo veikimo tipą, CG1S/CG1T vieno veikimo spyruoklinį grąžinimą/pratęsimą, CG1W ​​dvigubo strypo sinchroninį cilindrą ir CG1K šešiakampį nesisukantį strypo cilindrą. CDG1 modeliuose yra įmontuotas magnetinis žiedas, suderinamas su M9B/A93 magnetiniais jungikliais padėties grįžtamajam ryšiui. Įrengta standartinė guminė pagalvė; priesaga Pneumatinė pagalvė yra neprivaloma, kad sumažintų smūgio triukšmą važiuojant dideliu greičiu. Mažos trinties kompozitinis sandariklis užtikrina žemą paleidimo slėgį, palaiko veikimą be alyvos ir tarnavimo laiką daugiau nei 8 milijonus ciklų. Galimi keli tvirtinimo stiliai: pagrindinis tipas, kojinis laikiklis, flanšas, veržlė ir laikiklis. Puikiai tinka ilgo takto, lengvos ir vidutinės apkrovos aukšto dažnio stūmokliniams pritaikymams konvejerio linijose, pakavimo mašinose ir elektroninėje automatikos įrangoje. Atrankos metu reikia rezervuoti mažiausiai 50 % traukos saugos ribą.

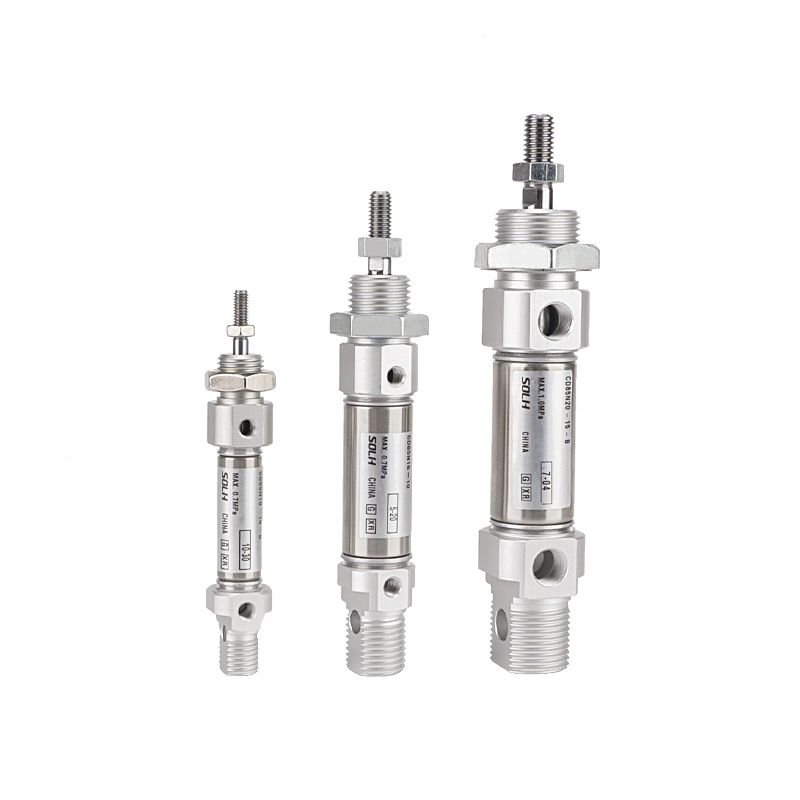

SOLH C85/CD85 nerūdijančio plieno mini cilindras atitinka ISO 6432 tarptautinį standartą ir gali būti tiesiogiai keičiamas į lygiaverčius SMC modelius. Angos dydžiai: φ8/10/12/16/20/25 mm. Statinė ir stūmoklio kotas yra pagaminti iš 304 nerūdijančio plieno, pasižyminčio puikiu atsparumu rūdims ir korozijai, tinkami drėgnoje, švelnioje rūgštinėje ir šarminėje aplinkoje, taip pat švariose maisto, farmacijos ir elektronikos pramonės gamybos linijose. Cilindras pasižymi plonu ir lengvu dizainu, turinčiu suspausto galinio dangtelio konstrukciją be trauklių. Visi variantai apima standartinį dvigubo veikimo, vieno veikimo spyruoklinį grąžinimą / pailginimą, dvigubo strypo sinchroninį tipą ir C85K kvadratinį nesisukantį strypo cilindrą. CD85 versijose yra įmontuotas magnetinis žiedas padėties aptikimui naudojant magnetinius jungiklius. Tiekiama standartinė guminė pagalvė; Priesaga C oro pagalvė yra neprivaloma φ10 ~ 25 modeliuose, kad sugertų smūgį veikiant dideliu greičiu. Minimalus paleidimo slėgis siekia 0,05 MPa, palaikantis ilgalaikį veikimą be alyvos, kai stūmoklio greitis yra nuo 50 iki 1500 mm/s, puikiai tinka aukšto dažnio trumpo eigos abipusiam judėjimui. Galimi visi ISO standarto tvirtinimo variantų rinkiniai: integruotas fiksatorius, flanšas, kojinis laikiklis, laikiklis su svirtimi ir kt. Palyginti su MI ir MA cilindrais, C85 turi pasauliniu mastu pripažintus ISO matmenis, todėl labai patogu keisti įrangą užsienio rinkose. Atrankos metu rekomenduojama mažiausiai 50 % traukos saugos atsarga.

SOLH CG3 itin trumpi lengvi pneumatiniai cilindrai naudojami kaip patobulintas tradicinių CG1 serijos apvalių pavarų pakaitalas. Sukurta iš didelio stiprumo aliuminio lydinio cilindro ir galinių dangtelių, suporuotų su kietais chromuotais stūmoklių strypais, ši serija sumažina bendrą svorį 24% ir sutrumpina bendrą ilgį iki 51 mm, kad būtų nepaprastai optimizuota erdvė. Galimi kiaurymės dydžiai nuo φ20 mm iki φ100 mm, jis palaiko keturių krypčių oro angų išdėstymą, kad būtų galima lanksčiai išdėstyti vamzdynus kompaktiškose mašinose. Keli konstrukciniai variantai apima dvigubo veikimo, spyruoklinio vieno veikimo, dvigubo strypo ir šešiakampio stūmoklio strypo versijas, kad būtų patenkinti įvairūs linijinės pavaros poreikiai. Standartinė guminė pagalvė sušvelnina nedidelį galinį smūgį, o pasirenkamas oro buferis tinka darbui dideliu greičiu iki 1000 mm/s. Mažos trinties kompozitinis sandarinimas užtikrina veikimą be alyvos, o tarnavimo laikas viršija 8 milijonus darbo ciklų; CDG3 magnetiniai integruoti modeliai palaiko magnetinio jungiklio įrengimą PLC padėties grįžtamajam ryšiui ir automatiniam jungties valdymui. Mes palaikome stabilią masinę gamybą ir pakankamai vietos atsargų, plačiai taikomų pakavimo įrangoje, elektroninėse surinkimo linijose ir bendrojoje lengvosios pramonės aukšto dažnio automatizacijoje, pasižyminčiomis išskirtiniu ekonomiškumu.

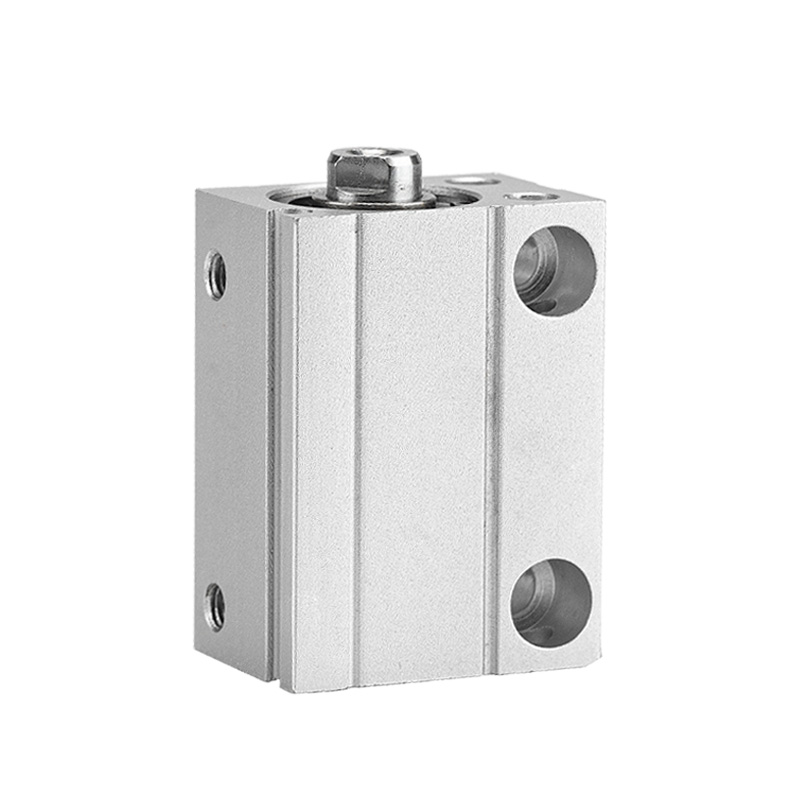

SOLH CDUJB itin kompaktiškas laisvo montavimo cilindras sukurtas įrangai su ribota montavimo vieta. Palyginti su įprastomis CU serijomis, jos ilgis sumažintas 64%, o tūris sumažintas 70%. Kvadratinis kompaktiškas korpusas palaiko tiesioginį kelių paviršių montavimą be papildomų laikiklių. Produktų asortimentą sudaro nemagnetiniai CUJB, magnetais aprūpinti CDUJB ir švarios patalpos CDUJS be vario. Angos dydžiai svyruoja nuo φ4 ~ 20 mm, galimi dvigubo veikimo ir vieno veikimo spyruoklinio grąžinimo tipai su pasirenkama gumine pagalvėle. Įmagnetinti modeliai suderinti su miniatiūriniais magnetiniais jungikliais, kad judesiai būtų tikslūs trumpais žingsniais ir palaikytų veikimą be alyvos. Plačiai taikoma 3C elektronikoje, puslaidininkių plokštelių pozicionavimo ir medicininės švarios automatikos srityse. Magnetinės ekrano plokštės yra neprivalomos tankiai išdėstytiems cilindrams.

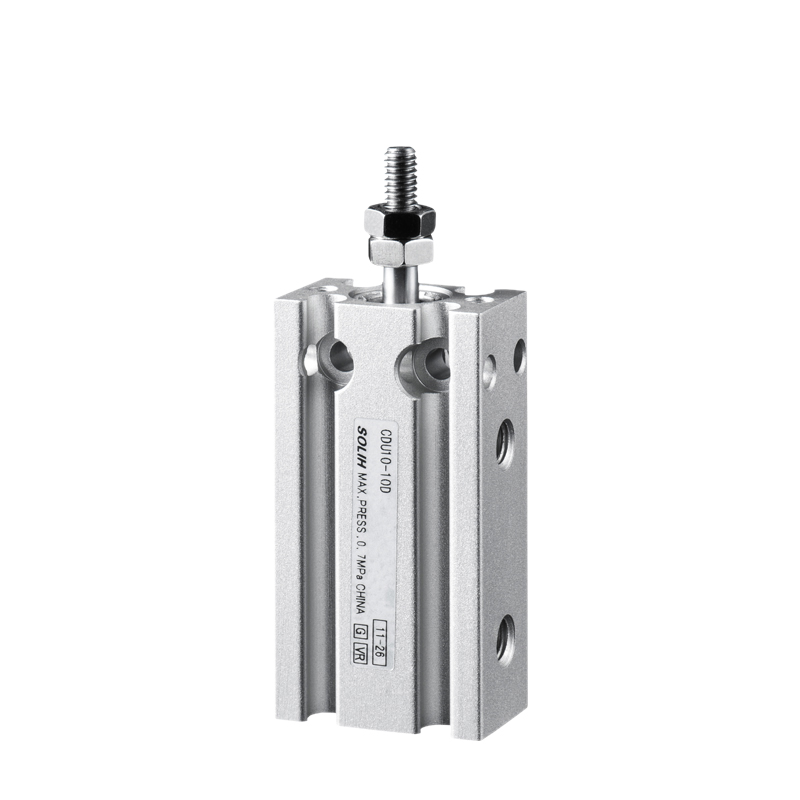

SOLH CU/CDU stačiakampio laisvo montavimo cilindras pasižymi itin plona bloko struktūra su kelių paviršių tvirtinimo angomis, leidžiančiomis tiesiogiai montuoti keliuose kampuose be kronšteinų ir taip sutaupyti vietos įrangai. Visi variantai apima nemagnetinio CU, su magnetu aprūpintą CDU, CDUK nesisukančio strypo ir CDUW dvigubo valdymo strypo modelius. Angos dydžiai φ6 ~ 32 mm, galimi vieno / dvigubo veikimo tipai su fiksuotais guminiais buferiais abiejuose galuose, kad būtų galima nuolat veikti be alyvos. CDU serija yra suderinama su CMSH ir DMSH magnetiniais jungikliais padėties aptikimui ir toleruoja dalinę šoninę apkrovą. Plačiai naudojamas 3C ir puslaidininkiniuose strėliuose, automatizavimo kamščiuose, lengvuose suspaudimo pozicionavimuose ir mažuose spaudžiamuose mechanizmuose, skirtuose kompaktiškai automatizuotai įrangai.

SOLH MK šešių paviršių montuojamas kompaktiškas cilindras yra patobulintas iš MD cilindro su įmontuotu anti-sukimosi mechanizmu. Stūmoklio koto apsaugos nuo sukimosi tikslumas siekia ≤±0,5°, tiesiogiai keičiamas su Airtac MD ir SMC CQS serijomis. Plonas kvadratinis korpusas leidžia montuoti be kronšteino iš šešių pusių ir palengvina kompaktišką kelių cilindrų išdėstymą lygiagrečiai. Variantai apima dvigubo veikimo MK, vieno veikimo MSK/MTK, MKD dvigubo strypo ir MKJ reguliuojamo eigos modelius. Neprivalomas įmontuotas magnetinis žiedas su guminiais galiniais buferiais ir galimybe be alyvos. Skylės dydžiai φ6 ~ 32 mm, plačiai taikomi 3C tiksliuose įrankiuose ir trumpo eigos suspaudimo padėties nustatymui automatizavimui, kai reikalingas fiksuotas ruošinio kampas uždaroje erdvėje.

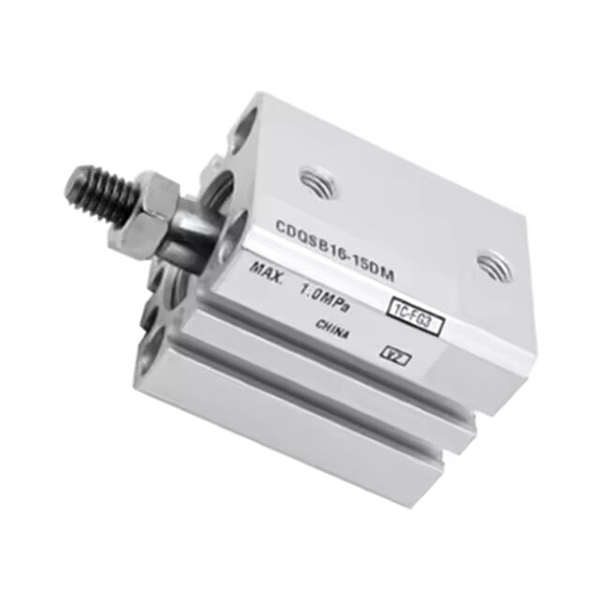

SOLH CQS kompaktiškas plonas cilindras yra keičiamas su SMC CQS serija ir atnaujintas iš CQ2 serijos. Kvadratinis itin plonas korpusas pasižymi trumpesniu bendru ilgiu, kad būtų galima atlikti didelio tikslumo trumpo žingsnio užduotis uždaroje erdvėje. Variantai apima standartinį viengubą strypą, CQSW dvigubą strypą, CQSK nesisukantį strypą ir XB24 ilgaamžį modelį. CDQS su įmontuotu magnetu palaiko magnetinių jungiklių montavimą iš kelių pusių. Įrengtas mažos trinties alyvos laikymo sandariklis, užtikrinantis veikimą be alyvos ir tarnavimo laiką iki 5 milijonų ciklų, suporuotas su fiksuotais guminiais buferiais abiejuose galuose. Skylės dydžiai φ12 ~ 25 mm, plačiai naudojami puslaidininkinių ir 3C elektronikos įrangos, skirtos modifikuoti ir pakeisti, stumti, suspausti ir padėti.

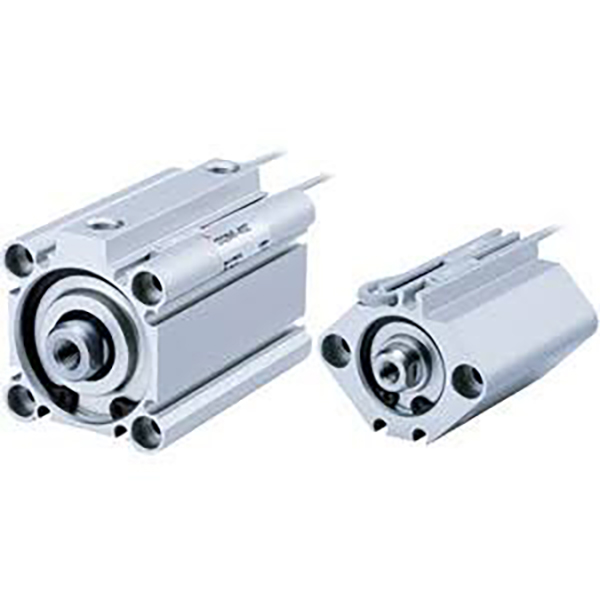

SOLH CQ2 kvadratinis kompaktiškas plonas cilindras yra visiškai keičiamas su SMC CQ2 serija. Itin trumpas kvadratinis korpusas sutrumpina ilgį 50 %, palyginti su įprastais vairo trauklės cilindrais, kad būtų sutaupyta montavimo vietos. Jis apima visą kiaurymių diapazoną φ4–200 mm su daugybe variantų: vieno strypo, CQ2W dvigubo strypo, CQ2K nesisukančio stūmoklio strypo, pasirenkamo oro pagalvėlės ir itin trumpo eigos varianto. CDQ2 modeliai su įmontuotu magnetu palaiko daugiapusį magnetinio jungiklio tvirtinimą be išsikišusių jutiklių. Įrengiami standartiniai guminiai buferiai, o oro pagalvė yra neprivaloma dirbant dideliu greičiu. Pritaikytas alyvos rezervuotas mažos trinties sandariklis, skirtas darbui be alyvos ir tarnavimo laikas iki 5 milijonų ciklų, plačiai naudojamas suspaudimui, stumimui ir padėties nustatymui elektronikos, automobilių ir pakavimo automatikos srityse.
